森林被人们誉为“地球之肺”,是陆地生态系统的重要组成部分,起着维持地气系统物质和能量平衡、陆地生态系统稳定的重要功能,对于人类的生存和发展有着极其重要的作用[1]。尽管自然保护区处于保护状态,但由于气候变化和周边人类活动对保护区的影响[2],准确地调查和绘制森林用地类型对于保持保护区内生境和生物多样性的完整性具有重要的作用。庐山森林保护区是世界文化景观遗产地和世界地质公园,同时区域内人类活动频繁[3]。近年来,由于气候变化及人类活动的影响,庐山自然保护区植被群落类型也受到了一定影响,对保护区内的植被群落类型及其分布进行调查并探讨其时空变化规律,对保护并合理利用保护区内森林资源、保持保护区内生境和生物多样性的完整性具有重要的意义。
传统的森林植被调查主要依靠人工实地调查, 周期长、成本高,且耗费大量的人力和物力。遥感技术具有覆盖范围广、信息量大和更新周期短等特点[4-5],为植被制图和林业资源的调查监测提供了有力的技术支撑。利用遥感进行森林植被制图与监测的技术已经非常成熟,多光谱数据[6⇓-8]、高光谱数据[9]、高空间分辨率数据[10]、雷达数据都被用于森林植被分类与制图研究。高光谱数据由于其波段多,分类结果较为精确。激光雷达数据与机载高光谱数据(CASI)的融合,可以将树种高度和地表信息相结合,提高分类精度[11]。但高光谱数据和雷达数据的难获取性和时效特性,导致此类数据在森林分类及其变化监测研究中受到限制。多光谱数据则成为了有效的替代数据,但由于多光谱数据波段较少,植被相关仅1~2个,单景数据很难进行植被群落精细分类。由于植被群落物候变化,长时序的多光谱数据成为了较为有效的方法。研究表明,利用多时相MODIS数据提取的物候变化来进行植被群落分类效果要优于单景的多光谱数据[12]。但由于其空间分辨率较低,适合于全球范围的土地覆盖研究,而对区域植被群落信息提取则作用有限。Proba-V数据作为专门的植被卫星产品,其时间与空间分辨率都非常适合于区域植被群落信息的提取。Zhang等[13]基于Proba-V时间序列数据对红星农场的作物进行制图,研究表明,时间序列的Proba-V数据可以作为可靠的植被识别和面积估计的有用来源。
在分类方法选取中,监督分类、决策树分类、机器学习分类及面向对象分类方法常常被用于植被分类研究中[14],其中面向对象分类法适合于高分辨率的图像分析,支持向量机、随机森林等分类由于其高稳定性、可处理高维特征、训练速度快、无偏估计等特点,成为了目前植被精细分类研究方法中的重要方法[14-15]。张赫林等[16]基于Landsat时间序列数据,采用光谱扩展与基于回归树的决策树分类(CART)获取规则的决策树分类方法,对各类土地利用类型近30 a的变化情况进行分析。关于庐山植被的研究,学者们主要从群落学角度调查分析了庐山植被的主要类型[17-18]、垂直地带性[19]及外来物种[20]等几个方面。但尚缺乏对庐山植被定期监测的有效方法与植被的时空动态变化分析。植被群落的演替变化关系到生态系统的稳定性,进而影响到生态系统多样性及生态安全。如何快速、准确地进行森林植被制图并研究其变化,是目前亟需解决的关键问题。
本文研究基于长时序的植被指数数据和样点数据,采用随机森林分类方法对庐山自然保护区的林地进行分类研究并分析其变化,旨在研究一套简单、易获取的、高精度的遥感图像森林植被分类方法,可以定期为庐山自然保护区提供有效的植被群落制图产品,为全面掌握庐山自然保护区典型林地类型提供基础信息;并在此基础上通过土地利用转移矩阵,分析植被群落的时空变化,为研究庐山自然保护区植被群落的演替过程和自然保护区管理提供科学有效的数据支撑。
1 研究区概况与方法
1.1 研究区概况
江西省庐山国家级自然保护区(图1)北邻长江,位于鄱阳湖西部,处于鄱阳湖与长江交汇口(29°25′18″N~29°39′57″N,115°52′38″E~116°05′25″E),保护区大体以庐山山麓环山公路为界,地跨九江市的星子县、九江县和庐山区3个县区,总面积30493 hm2。庐山自然保护区内植被覆盖度高达76%,保护区内生物多样性丰富,为亚热带常绿阔叶林区。庐山具有自然与人文的双重属性,旅游活动和其他人类活动的影响深刻而持久。人类经济活动中不合理的开发利用,使庐山的原始植被大多遭到人为破坏,庐山现有植被中大多为人工林,主要植被类型包括常绿阔叶林、常绿落叶阔叶混交林、落叶阔叶树和针叶林。
图1
图1

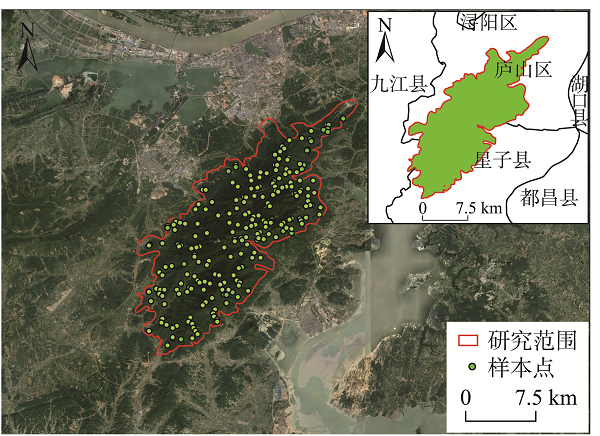

研究区位置及采样点分布
Fig.1
Location of the study area and distribution of the sampling sites
1.2 数据源及处理
1.2.1 植被指数数据
本文研究所采用的数据为欧洲航天局(
利用研究区边界截取庐山自然保护区NDVI时序数据集,根据下面公式将DN值转化为对应的标准NDVI真实值：
式中：PV为标准NDVI值;DN为遥感影像像元亮度值;根据在Proba-V卫星提供的NDVI产品文档,OFFSET值为20,SCALE值为250。
为尽量减少云层、大气等对NDVI时间序列数据的影响[21],本文采用最大值合成法(Maximum Value Composite,MVC)对庐山自然保护区的5 d一景的NDVI时序数据按月进行合成,每年生成12个月的月NDVI产品数据。但是,当一月中的所有数据都受到云的干扰时,仅使用MVC最大值合成法进行去云处理仍无法得到理想的效果[22]。因此,还需要对时序数据做进一步的处理。为进一步降低噪声和云的干扰以达到提高数据质量的目的,本文采用时间序列谐波分析方法(HANTS)对研究区的NDVI时序数据进行重建。由于有些年份的月最大值合成植被指数数据存在异常值或者无效值,因此使用相邻年份的月最大值合成数据进行补充,从而减少由数据缺失对最终结果的影响。HANTS是基于傅里叶变换改进的一种时序数据处理的有效算法,它将时间序列分解为平均值和多个不同频率的正弦函数(谐波)。使用ENVI遥感图像处理软件中的HANTS工具对每一年合成的多波段影像文件进行平滑降噪,其主要参数设置包括DOD(Degree of Determinedness)、拟合误差FET(Fit Error Tolerance)、频率个数NOF(Number of Frequencies)等。
1.2.2 样点数据
本文对庐山保护区矢量边界范围进行分类研究,分类中所使用的训练和验证数据主要由2个部分构成：一部分来自2017年8月实验组实地调查获得的地面林地类型数据(约50个采样数据),采用定位拍照的方式记录地面林地类型,并估算覆盖度;另一部分则来自于2017年庐山自然保护区的森林林斑调查,约有3300条调查记录,其中数据内容主要包括林地面积、林地类型、森林覆盖率等。
1.3 研究方法
1.3.1 分类方法
随机森林算法是由美国科学院院士Leo Breiman在2001年提出[23]。随机森林算法采用自助法重采样技术,从原始训练样本集M中有放回地重复随机选取N个样本生成新的训练数据集,然后根据自助采样获取的样本集生成由N个决策树组成的随机森林,最后由N棵决策树的预测结果,通过投票的方式来决定新样本的类别归属。随机森林中的每一颗决策树都为二叉树,其生长遵循自顶向下的递归分裂原则,即从根节点开始依次对训练集进行划分。在二叉树中,根节点包含全部训练数据,按照节点不纯度最小原则,分裂为左节点和右节点,它们分别包含训练数据的一个子集,按照同样的规则,节点继续分裂,直到满足分支停止规则,停止生长。该算法的基本原理如图2所示。
图2
本文的随机森林算法是通过调用R软件平台的“Random Forest”程序包实现的。使用R软件平台从800组数据中随机抽取400组作为训练数据用于模型的训练,其余400组数据用于模型精度的评估。随机森林算法的实现过程具有双重随机性：①样本选择的随机性。通过自助法重采样技术,从800组原始数据集中(地面林地类型调查数据和林斑数据)中有放回地随机重复抽取400个作为训练样本,没有被抽中的数据称为袋外数据(OOB)。②特征选择的随机性。影像中的每一个波段都是一个特征变量,从所有的特征变量中随机选取若干个变量建立分类决策树,然后重复N次上述过程,最后得到由N棵决策树组成的随机森林。一般来说,N值越大,预测效果越好,但计算所需要的时间也越长,为节约计算所耗费的时间,N值只需要使OOB误差保持稳定即可,本文将N值设置为400。随机森林算法不仅可以实现遥感影像的分类,而且在特征选择和降维等方面也发挥着重要的作用[24]。通过袋外数据拟合误差不仅可以评估分类精度,还可以计算各特征变量的重要性(variable importance),以更好地进行特征选择[25],从而减轻冗余信息对分类结果所造成的影响。本文对影像的各个特征波段进行重要性得分排序,选择重要性得分大于50%的月NDVI产品(3、4、5、6、7、12月)作为特征波段,利用随机森林的方法进行分类。
1.3.2 植被类别说明
由于庐山自然保护区原始植被大多遭到人为破坏,现有植被大多为人工林,且植被类型大多呈现出聚集分布的特征。参考2017年庐山自然保护区的林斑调查数据,结合相关文献资料[26],将庐山自然保护区的植被类型分为阔叶林(硬叶阔叶林和软叶阔叶林)、针叶林(杉树林和松树林)、混交林、竹林4个类别。
2 结果与分析
2.1 庐山林地随机森林提取
2.1.1 分类结果
本文采用随机森林分类算法对庐山自然保护区针叶林、阔叶林、混交林、竹林4种植被类型2015—2018年的NDVI影像进行分类,从而得到庐山自然保护区林地分类结果(图3)。
图3
图3

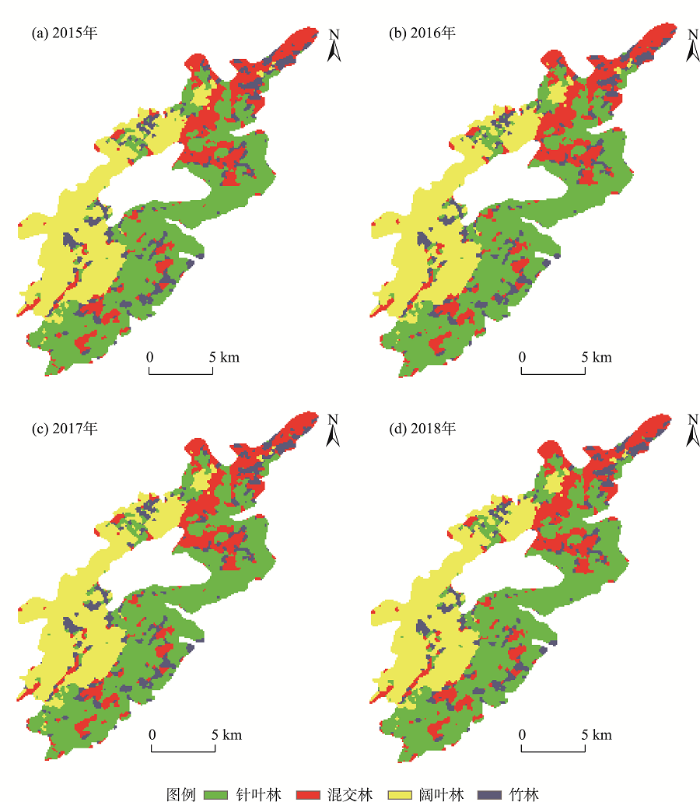

2015—2018年庐山林地随机森林分类结果
Fig.3
Random forest classification results of Lushan forestland, 2015-2018
由图3可知,2015—2018年庐山林地植被类型的空间分布情况。总体上看,针叶林、阔叶林空间分布相对较为集中,混交林与竹林散布在他们中间。这与2017年林斑数据中各林种的总体趋势一致。从空间分布上看,庐山的针叶林生长区域主要集中在庐山的东部(汉阳峰、五老峰附近);阔叶林主要分布在庐山西部(黄石岩、铁佛寺周围);而混交林主要分布在庐山北部及阔叶林和针叶林的交错地带;竹林混生于阔叶林和针叶林及混交林之间,在山间和林地中零星或成片分布。
2.1.2 分类精度评价
本文利用野外实地考察资料和2017年庐山自然保护区林斑调查数据,挑选验证样点共计400个。为了定量描述分类结果与实际样本之间的混淆程度以及分类精度上的差异,主要采用总体精度、Kappa系数、生产者精度和使用者精度4个指标来对各年份的分类结果进行评价,结果如下(表1)：2015—2018年的随机森林算法的总体分类精度均较高,分类的总体精度分别为85.00%、84.25%、84.75%、85.25%,Kappa系数均在0.8左右;从生产者精度和使用者精度来看,各年份的生产者和使用者精度都在0.8以上,这表明随机森林分类器在庐山林地分类中有着较高的适用性。从庐山各年份的林地分类精度来看,无论是单个类别还是总体分类都取得了较好的分类效果。
表1 各年份分类结果精度评价
Tab.1
| 类别 | 2015年 | 2016年 | 2017年 | 2018年 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PA | UA | PA | UA | PA | UA | PA | UA | |||||||||||
| 针叶林 | 0.86 | 0.88 | 0.84 | 0.86 | 0.84 | 0.86 | 0.83 | 0.89 | ||||||||||
| 混交林 | 0.85 | 0.83 | 0.83 | 0.84 | 0.82 | 0.84 | 0.87 | 0.84 | ||||||||||
| 阔叶林 | 0.83 | 0.86 | 0.83 | 0.83 | 0.82 | 0.85 | 0.89 | 0.83 | ||||||||||
| 竹林 | 0.86 | 0.83 | 0.87 | 0.84 | 0.91 | 0.84 | 0.83 | 0.85 | ||||||||||
| OA/% | 85.00 | 84.25 | 84.75 | 85.25 | ||||||||||||||
| Kappa系数 | 0.80 | 0.79 | 0.81 | 0.80 | ||||||||||||||
注：表中PA、UA、OA分别代表生产者精度、使用者精度、总体分类精度。
2.2 随机森林提取结果与其他植被覆盖产品的对比分析
本文共选取了LC-CCI(2010)、Globcover(2009)、Globeland30(2010)、MODIS(2010)4种全球植被覆盖产品与2018年庐山林地类型随机森林提取结果进行对比,如图4所示。从林地类型上来看,本文所提取的林地类型与4种植被覆盖产品都以针叶林的分布为主,但混交林、阔叶林在空间分布上存在较大的差异,这说明各植被覆盖产品在分类的精细程度存在较大差异。
图4
图4

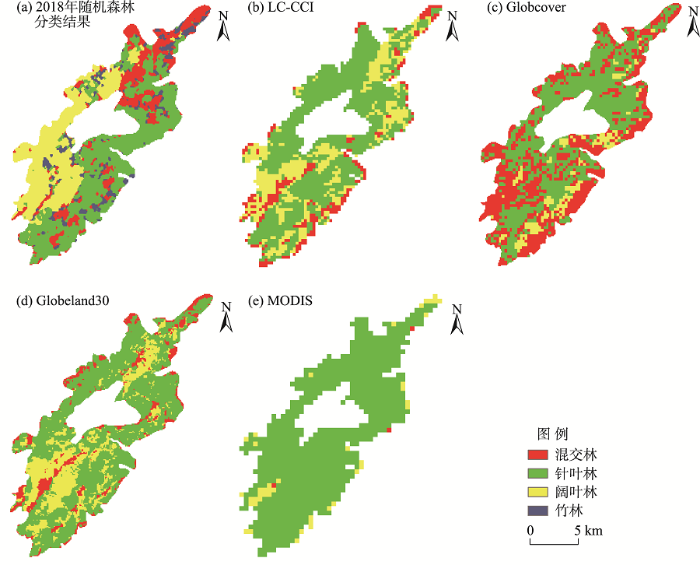

庐山林地分类结果与其他植被覆盖产品对比
Fig.4
Comparison of forestland classification results and other vegetation cover products of Lushan
为了更好地显示本文研究所生产的植被群落制图产品的优越性及各植被覆盖产品的差异性,本文将从以下几个方面进行对比分析,如表2所示。
表2 本文植被制图产品与其他植被覆盖产品的概要
Tab.2
| 土地覆盖产品 | Proba-V | LC-CCI | Globcover | Globeland30 | MODIS |
|---|---|---|---|---|---|
| 空间分辨率/m | 100 | 300 | 300 | 250 | 500 |
| 数据源 | Proba-V时间 序列数据 | SPOT-VGT时间 序列数据 | MERIS卫星10 d 合成产品 | Landsat TM、ETM+和 HJ-1多光谱图像 | MODIS月EVI、 LST 8 d复合数据 |
| 产品可获取时间 | 2015—2018年 | 2008—2012年 | 2009年 | 2009—2011年 | 2010年 |
| 分类方法 | 随机森林分类 | 非监督的时空聚类; 机器学习分类 | 非监督时空聚类; 基于专家经验的标签 | 基于像素和对象的分类;基于知识的交互验证的集成 | 决策树 |
| 总体分类精度/% | >84 | 74.4 | 70.7 | 83.5 | 74.8 |
从空间分辨率上来看,上述4种植被覆盖产品的空间分辨率分别为300、300、500、250 m,而本文所提取的庐山林地分类结果的空间分辨率皆为100 m。本文的植被制图产品具有更高的空间分辨率,可以为研究庐山自然保护区植被群落的演替过程和自然保护区管理提供更为详细的数据。
从制图产品的可获取时间上来看,其他植被覆盖产品在一定程度上不能完全满足保护区对一套及时、有效的植被制图产品的需求,本文所制备的植被制图产品能够为掌握庐山自然保护区的植被群落分布提供及时有效的数据。
从植被制图产品的精度而言,Globcover产品的总体分类精度为70.7%,LC-CCI产品的总体分类精度为74.4%。而2010年MODIS植被覆盖产品的准确性尚未得到评估,但Friedl等[27]基于使用训练数据集的交叉验证得出了其总体准确性为74.8%。Globeland30产品的总体分类精度达到了83.5%。而本文使用随机森林算法所提取的2015—2018年庐山自然保护区的植被覆盖产品的总体分类精度均在84%以上。相对于其他植被覆盖产品而言,本文的制图产品具有更高的精度。
根据实地调查数据、林斑数据以及樊忠良[28]的研究结果,竹林在庐山分布较广,而Globeland30及其他植被覆盖产品在类别上没有将竹林这一类别纳入分类体系中,可见,本文在对庐山林地类型的划分上相对于其他植被覆盖产品而言更为精细,在类型划分上更为全面,可以为掌握和管理保护区内植被类型提供更为详实的数据资料。
2.3 庐山林地类型面积及变化分析
2.3.1 林地类型面积统计
图5
图5

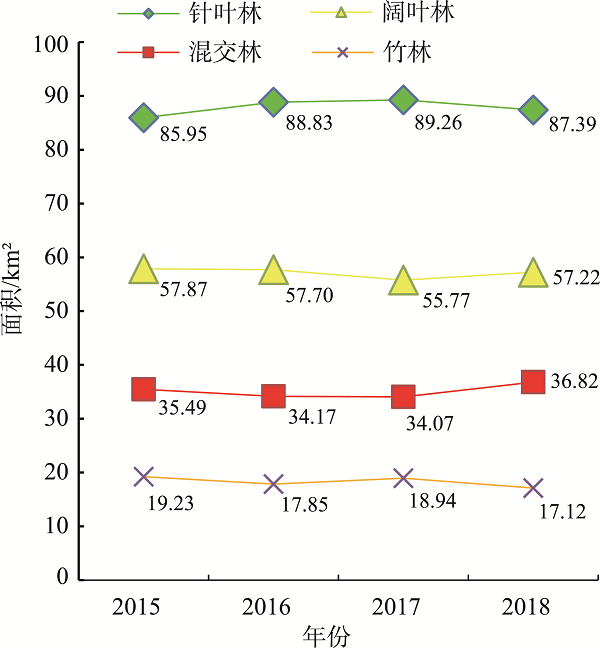

2015—2018年庐山林地类型面积折线图
Fig.5
Areas of different types of forestland of Lushan, 2015-2018
2.3.2 林地类型变化分析
表3 2015—2018年间庐山林地类型面积转移矩阵
Tab.3
| 2015年 | 2016年 | ||||
|---|---|---|---|---|---|
| 混交林 | 阔叶林 | 针叶林 | 竹 林 | 变化率/% | |
| 混交林 | 33.97 | 0.35 | 0.81 | 1.00 | 5.99 |
| 阔叶林 | 0.11 | 56.88 | 0.38 | 0.33 | 1.41 |
| 针叶林 | 0.96 | 0.54 | 84.39 | 0.91 | 2.78 |
| 竹林 | 0.44 | 0.08 | 0.33 | 16.97 | 4.80 |
| 2016年 | 2017年 | ||||
| 混交林 | 阔叶林 | 针叶林 | 竹 林 | 变化率/% | |
| 混交林 | 33.57 | 0.11 | 0.91 | 0.45 | 4.37 |
| 阔叶林 | 0.32 | 56.53 | 0.44 | 0.14 | 1.59 |
| 针叶林 | 0.88 | 0.48 | 84.53 | 0.37 | 2.00 |
| 竹林 | 1.32 | 0.52 | 0.91 | 16.82 | 14.04 |
| 2017年 | 2018年 | ||||
| 混交林 | 阔叶林 | 针叶林 | 竹 林 | 变化率/% | |
| 混交林 | 33.70 | 0.53 | 0.94 | 1.60 | 9.09 |
| 阔叶林 | 0.04 | 56.31 | 0.20 | 0.59 | 1.48 |
| 针叶林 | 0.92 | 0.49 | 84.91 | 1.00 | 2.76 |
| 竹林 | 0.39 | 0.11 | 0.20 | 16.38 | 4.08 |
从总体来看,在2015—2018年间,大部分庐山各林地类型的变化率都控制在10%以下,这说明在保护区内没有发生大范围的植被变化现象。竹林因其属于速生型植被,其变化率相对于其他林地类型的变化来说变化幅度较大,可能与其自身的生长过程及保护区内的采伐措施相关。
3 讨论
在利用遥感数据进行大面积森林植被识别的过程中,长时序、高频率的遥感数据非常适合于进行植被类型的区分与提取。由于植被具有相似的光谱特征,且林下结构和环境复杂,单时相的多光谱数据无法满足识别过程中“同谱异物”的现象,但植被的物候特征可以很好地解决这一问题。目前可用的光学卫星中,中高空间分辨率的卫星数据,由于重返周期较长和云雨的影响,无法达到所需的时间分辨率要求。而能够达到1 d重访的卫星数据,其空间分辨率往往较低。而2 d的时间分辨率和100 m空间分辨率的Proba-V卫星是迄今为止最为理想的数据。实验表明,100 m空间分辨率数据可以有效地对森林的针叶林、阔叶林、混交林等进行分类,并且达到一定的精度,在目前已有的土地利用数据集中,此数据和方法提取的专题图精度最高,且可以有效地进行定期长时序监测。但同时由于空间分辨率的原因,存在较多混合像元,导致精度无法进一步提高。目前中国的4 d重访、16 m空间分辨率的高分一号数据的WFV模式及50 m空间分辨率的高分四号同步卫星数据,都可以尝试进行分析,以进一步提高森林植被类型识别精度。而针对具体区域优势树种的识别,由于庐山的森林物种结构较为复杂,则需要进一步考虑采用高光谱分辨率的卫星数据进行研究。
从庐山植被变化的角度看,2015—2018年植被变化幅度不大。森林植被的更替变化需要从更长的时间尺度进行分析。由于数据条件的限制,本文仅对4 a的数据进行了分析,随着目前国内外卫星数据各项分辨率的提高,每年定期地对庐山森林植被群落进行监测非常必要,也有利于长时间的变化监测。本文通过对庐山森林植被类型分类方法的尝试,能够为后期庐山森林保护区定期植被监测提供一种有效的遥感监测方法。在本文研究的基础上,基于多源数据的遥感提取方法进行研究,从而更好地为庐山森林植被遥感制图与变化研究提供技术支撑。
4 结论
本文基于时间序列的Proba-V数据采用随机森林算法提取庐山植被类型,并利用转移矩阵对庐山自然保护区2015—2018年间的植被分类结果进行叠加运算,统计各年份植被类型面积,从而分析保护区内植被的变化情况,并将分类结果与其他植被覆盖产品进行对比分析,结果表明：
(1) 基于Proba-V NDVI数据产品与随机森林算法结合,可以对庐山自然保护区的林地类型进行分类,相对于其他方法与产品,本文分类结果在空间分辨率、制图精度上都具有较大优势,且数据易获取,分类精度较高。最佳特征月份为3、4、5、6、7、12月的NDVI产品数据。该方法可以为保护区每年定期的植被类型调查与变化监测提供有效的理论与数据支撑。
(2) 对2015—2018年间庐山林地类型变化分析表明,庐山保护区针叶林分布最广,竹林分布最少。这4 a中,庐山植被保护区森林变化较少,并未发生大规模的植被更替现象。其中针叶林、阔叶林、混交林的变化率较低,转化幅度较小;而竹林由于受到人类活动影响较大,故应与人类活动措施结合进行综合分析,分析结果可为保护区的有效管理提供数据支撑。
