地理科学进展, 2020, 39(8): 1296-1307 doi: 10.18306/dlkxjz.2020.08.005

研究论文

城市热岛效应对天津市居住建筑供暖和制冷负荷的影响

孟凡超,1, 任国玉,2,3,*, 郭军1, 张雷4, 张瑞雪5

1. 天津市气候中心,天津 300074

2. 中国气象局气候研究开放实验室/国家气候中心,北京 100081

3. 中国地质大学(武汉)环境学院大气科学系,武汉 430074

4. 中国气象局国家气象信息中心,北京 100081

5. 中国建筑科学研究院有限公司,北京 100013

Impact of urban heat island effect on the heating and cooling loads of residential buildings in Tianjin City, China

MENG Fanchao,1, REN Guoyu,2,3,*, GUO Jun1, ZHANG Lei4, ZHANG Ruixue5

1. Tianjin Climate Center, Tianjin 300074, China

2. Laboratory for Climate Studies, National Climate Center, China Meteorological Administration, Beijing 100081, China

3. Department of Atmospheric Science, School of Environmental Studies, China University of Geosciences, Wuhan 430074, China

4. National Meteorological Information Center, China Meteorological Administration, Beijing 100081, China

5. China Academy of Building Research, Beijing 100013, China

通讯作者: * 任国玉(1958— ),男,博士,研究员,主要从事气候变化研究。E-mail: guoyoo@cma.gov.cn

收稿日期: 2019-09-18   修回日期: 2019-11-18   网络出版日期: 2020-08-28

基金资助: 国家重点研发计划项目.  2018YFA0606302
国家重点研发计划项目.  2018YFA0605603
天津市气象局博士基金项目.  201744bsjj04

Received: 2019-09-18   Revised: 2019-11-18   Online: 2020-08-28

Fund supported: National Key Research and Development Program of China.  2018YFA0606302
National Key Research and Development Program of China.  2018YFA0605603
Doctoral Fund of Tianjin Meteorological Service.  201744bsjj04

作者简介 About authors

孟凡超(1983— ),女,博士,工程师,主要从事城市气候与建筑节能研究。E-mail: mfc08014072@163.com

摘要

城市热岛效应已对建筑能源需求产生了重要影响,评估城市热岛效应影响下建筑的真实能耗需求及城乡差异对既有建筑的节能调控和未来建筑的方案设计都具有重要意义。论文以天津自动气象站2009—2017年逐时观测数据为基础,应用卫星遥感选站方法,选取天津市区周围4个有代表性的乡村参考气象站,对典型居住建筑全年逐时负荷进行了动态模拟,定量评估了城市热岛强度对不同时间尺度(年、日和小时)建筑负荷的影响。结果表明：① 随着城市热岛强度(IUHI)的增强,城市居住建筑供暖负荷减少、制冷负荷增加,且年平均供暖负荷的减小幅度大于年平均制冷负荷的增加幅度。IUHI每上升1 ℃,城市年平均供暖负荷较乡村减少4.01 kWh/m2、年平均制冷负荷增加1.05 kWh/m2。② 冬季供暖期和夏季制冷期逐日负荷变化表现为：供暖期的高负荷时段主要集中在12月下旬至翌年1月下旬、制冷期为7月下旬至8月上旬,高负荷时段城市日平均供暖和制冷负荷分别较乡村约减少10%、增加6%。③ 日内供暖负荷和制冷负荷小时变化均表现为夜间强于白天。在供暖期和制冷期,北京时间18:00至次日07:00时段无论在城市或是乡村都是高负荷时段;11:00至15:00时段在供暖期是低负荷时段,而在制冷期是高负荷时段,这可能与气温和供暖制冷需求有关。研究表明,应充分考虑小时、日尺度热岛强度对用能的影响,提高供暖和空调运行调控的精细化水平,以期达到降低供暖和制冷能耗的目的。

关键词： 城市热岛效应 ; 乡村参考站 ; 供暖和制冷负荷 ; 天津

Abstract

The urban heat island (UHI) effect has had an important impact on building energy demand in big cities. It is of great significance, therefore, to evaluate the impact of the UHI on building energy demand in a metropolis in order to save energy for existing buildings and to better design for future buildings. Based on the hourly data from automatic weather stations and four representative rural weather stations selected by satellite remote-sensing method, the impacts of urban heat island intensity (IUHI) on building heating and cooling loads of different time scales (annual, daily, and hourly) in Tianjing City were evaluated by simulating hour-by-hour loads of the typical residential buildings. The results show that: 1) The heating loads decreased and the cooling loads increased with the increase of the IUHI in the past nine years. The decreased magnitude of the yearly heating load was larger than the increased magnitude of the yearly cooling load. When the IUHI increased by 1 ℃, the annual mean heating loads decreased by 4.01 kWh/m2 and the annual mean cooling loads increased by 1.05 kWh/m2 in the urban areas compared to the rural areas. 2) The heating loads were the highest in the period from late December to late January of the following year, and the daily mean loads in the urban areas were about 10% lower than that in the rural areas. The cooling loads were the highest from late July to early August, and the daily mean loads in urban areas were about 6% higher than that in the rural areas. 3) Both heating and cooling loads were higher during the nighttime than daytime. The period from 18:00 to 07:00 Beijing Time was the high load stage in the urban and rural areas, regardless of heating period or cooling period. From 11:00 to 15:00 Beijing Time, however, the loads were low in the heating period but high in the cooling period, which may have been caused by changing temperature and the different heating or cooling demand of the urban residents. Therefore, the impact of UHI on hourly and daily building loads should be fully considered to promote the effective management of urban heating and cooling operation for reducing building energy consumption in big cities of northern China like Tianjin.

Keywords： urban heat island effect ; rural weather station ; heating/cooling load ; Tianjin City

PDF (5109KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

孟凡超, 任国玉, 郭军, 张雷, 张瑞雪. 城市热岛效应对天津市居住建筑供暖和制冷负荷的影响. 地理科学进展[J], 2020, 39(8): 1296-1307 doi:10.18306/dlkxjz.2020.08.005

MENG Fanchao, REN Guoyu, GUO Jun, ZHANG Lei, ZHANG Ruixue. Impact of urban heat island effect on the heating and cooling loads of residential buildings in Tianjin City, China. Progress in Geography[J], 2020, 39(8): 1296-1307 doi:10.18306/dlkxjz.2020.08.005

中国建筑能耗占社会终端能源总消耗的1/3左右,与工业能耗、交通能耗并列为中国3大用能领域,而且该比例将随着城市化水平及人们对居住环境需求的提高而进一步增加[1,2]。建筑节能减排不仅是缓解中国能源供需矛盾的关键所在,也是确保2030年碳排放达标的关键之一[3]。在建筑总能耗中,供暖和制冷能耗占据主导,且与外界气候条件有直接的关系[4]。城市热岛(Urban Heat Island, UHI)效应是城市气候最显著的特征之一[5,6],已成为21世纪面临的重要生态环境问题。建筑能耗受城市热岛效应影响显著[7,8,9],研究城市热岛效应对建筑供暖和制冷能耗的影响对降低社会终端总能耗、减少污染气体排放及推进中国生态文明建设具有重要意义。

大量研究表明,城市热岛效应对建筑能耗有着极为重要的影响[10,11]。Li等[2]综述了近年来各国学者应用不同方法研究的全球代表城市热岛效应对建筑能耗的影响,认为城市热岛效应使供暖需求下降、制冷需求上升,供暖能耗平均减少18.7%、制冷能耗平均增加19.0%。城市热岛效应和全球变暖对建筑用电需求和耗电量影响的综述总结了11个相关研究得到：温度每增加1 ℃,峰值电负荷增加0.45%~4.6%[12]。针对城市热岛效应对不同气候区建筑能耗影响的研究指出,当忽略热岛效应时,在以供暖为主的冷气候区的建筑用能总量被明显高估了,在以制冷为主的热气候区的建筑用能总量则被低估了,而对温和气候区影响不大[13]。热岛效应对建筑能耗的影响在不同时间尺度上表现不同。在季节尺度上,研究认为城市热岛效应在冬季较夏季更加明显[14],使冬季供暖能耗降低[15],针对居住建筑的研究认为夏季制冷能耗的增幅小于冬季供暖能耗的降幅[15]。在昼夜尺度上,研究发现,城市热岛效应在夜间强于白天,导致城区热度日数减小、冷度日数增大[16]。

近年来,中国学者就城市热岛效应对建筑能耗的影响开展了一些有意义的研究。建筑物暖通空调系统消耗的能量大小取决于建筑物的供暖和制冷负荷,它包括围护结构的负荷、室内负荷和新风负荷,而城市热岛效应引起的气温升高对围护结构负荷和新风负荷都有较大影响[17]。夏季室内设定温度越低,热岛效应对建筑制冷能耗影响越大,而冬季恰好相反[17]。气温升高对中国不同气候区建筑能耗影响显著[18]。在北方供暖区,气温的升高使供暖需求呈现减小趋势[18],而制冷需求呈现增加趋势[19,20];陈莉等[21]指出,理论上由气温升高导致的中国北方地区供暖耗能降低了5%~30%,长江中下游地区供暖耗能降低了30%以上。对过去和未来的气温变化对能耗需求影响的研究表明,过去50 a,华东供暖度日减少而降温度日增加,供暖度日的减少远超过降温度日的增加,气温变化总体上有利于建筑耗能的减少;未来30 a,华东供暖和降温度日的变化幅度接近,气温变化对建筑耗能的正负影响将基本相抵消[22]。

从上述研究现状可以看出,国内外都在城市热岛效应对能源需求及能耗影响的研究方面取得了很多成果。但是,基于多年实测小时气象数据对城市热岛影响下建筑负荷在精细时间尺度(如逐时、逐日)上的变化规律仍不清楚,使精细化供暖制冷调控缺乏科学依据。基于统计分析法(如度日法等)的研究,缺少对日气温的波动,以及湿度、风速等多气候要素的考虑,而且没有考虑建筑本身的特点,难以准确评估城市热岛效应对建筑用能的影响。能耗模拟方法既考虑了多气象要素动态变化,又结合了建筑本身的特点,是研究城市气候对建筑能耗动态影响的主要方法。长期以来,由于缺少多年实测小时气温资料,前期研究多使用其他替代方法或者插值方法获取逐时气象数据[23,24],而采用多年实测逐时数据进行能耗模拟进而开展的相关研究相对较少。另外,在城市热岛效应对能源影响的相关研究中,乡村参考气象站的选取至关重要。已有研究中极少有应用气候学方法选取乡村参考气象站进而模拟城市热岛效应对建筑能耗影响的工作,有必要采用更客观、科学的方法选取乡村参考站,更加准确地剥离出城市热岛效应对建筑能耗的影响。因此,本文利用天津市自动站实测逐时气温资料,通过相对客观的标准选取乡村参考站,以典型居住建筑为研究对象,应用瞬时系统模拟程序(Transient System Simulation Program,TRNSYS)软件,定量评估城市热岛强度变化对不同时间尺度(年、日和小时)建筑供暖和制冷负荷的影响,可为政府节能决策和供暖部门精细化供暖服务提供依据。

1 数据与方法

1.1 研究区概况

天津市(38°34′~40°15′N、116°43′~118°04′E)位于华北平原东部,西有太行、北依燕山、东临渤海,总面积约为11919.7 km2,地处北温带半干旱半湿润季风气候区,四季分明。适宜的气候、丰富的河流,以至河运、海运发达;宽阔的平原,陆路交通也十分便利。这些使天津发展为中国北方最重要的工商业繁荣的经济中心,也是中国北方最大的国际港口城市。自改革开放以来,天津经历了快速的城市化进程,城市人口不断增长,城市区域迅速扩张,下垫面性质发生剧烈变化,人为热排放增多,环境污染等因素导致城市热岛效应逐步加强。其中,市内六区(和平区、河西区、河北区、河东区、南开区和红桥区)是天津市工商业活动密集区,也是城市化进程较快区(图1),近年来城市建设向新四区(西青区、东丽区、津南区和北辰区)扩张。

图1

新窗口打开| 下载原图ZIP| 生成PPT

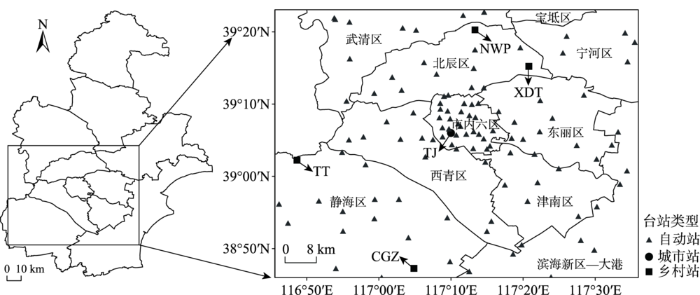

图1   研究区及城市站、乡村站和自动站示意图

注：TJ为天津城市站;TT、CGZ、NWP、XDT分别为静海台头、静海蔡公庄、北辰南王平和北辰西堤头乡村参考站。

Fig.1   Location of the study area and distribution of the urban weather station, rural weather stations, and auto-weather stations in the study area


1.2 研究方法

1.2.1 乡村参考站的选取

首先,根据Ren等[25]和Yang等[26]发展的卫星遥感选站方法,采用2016年1月MODIS卫星遥感反演资料(MOD11A2)绘制陆地表面亮度温度等值线,结合自动气象站在地表亮度温度场中的位置等信息,拟定静海台头(TT)、静海蔡公庄(CGZ)、北辰南王平(NWP)和北辰西堤头(XDT) 4个站为备选乡村参考站(图1)。与其他方法相比,该方法不依赖社会和经济等数据,是一种相对客观的选站方法。然后,采用土地利用/覆盖类型数据,以拟定参考站为中心,以4 km为半径生成缓冲区数据,计算该区域城镇和建筑用地所占百分率。结果表明,TT、CGZ、NWP和XDT 4个站的缓冲区内城镇和建筑用地所占百分率均在10%以内,可作为乡村参考站。土地利用/覆盖类型数据来源于中国科学院资源环境科学数据中心研发的2015年中国大陆土地利用/覆盖类型数据集(http://www.resdc.cn)。最后,结合台站观测环境等信息最终确定市中心周围TT、CGZ、NWP和XDT4个站作为乡村参考站。所选参考站位于市中心的不同方位,均处于开阔的自然或人工植被区域,远离高大建筑物和其他人工设施的影响。4个参考站平均海拔高度均为1 m左右,差异很小,无需进行高度订正,能够确保准确地估算城市热岛强度。同时,本文选择位于天津市城市中心的城市气候监测站为城市站。表1总结了所用气象台站的基本信息。

表1   所用气象台站信息

Tab.1  Information of the weather stations used in this study

台站类型站号站名缩写经度/(°E)纬度/(°N)海拔/m
城市站54517天津TJ117.2039.072.2
乡村站A2565静海台头TT116.8139.041
乡村站A2566静海蔡公庄CGZ117.0838.791
乡村站A3405北辰南王平NWP117.2239.341
乡村站A3465北辰西堤头XDT117.3539.251

新窗口打开| 下载CSV


1.2.2 城市热岛强度的定义

城市热岛强度指由于城市热岛效应等因素引起的城乡之间气温的差异,用IUHI表示。城市热岛强度的表达式如下：

IUHI=Tu-Tr

式中：Tu为城市站的气温;Tr为参考站的气温。

天津市供暖期为每年的11月15日至翌年3月15日(天津市统一规定);制冷期为6—8月,此时为天津夏季。

1.2.3 建筑能耗模拟

TRNSYS由美国Wisconsin-Madison大学Solar Energy实验室开发,之后经过逐步改进升级,目前广泛应用版本为TRNSYS (v17.0)。TRNSYS是模块化的软件,将整个暖通空调系统中的各部件模块化,按照各部件的数学模型,以能质平衡为理论,计算各出入口的温度、流量和压力等[27]。主要模块包括：调用模块(Simulation Studio)、建筑物模型(TRNBuild)及末端程序(TRNEdit)等,调用模块可用于搭建暖通空调系统模型、制定控制策略等,是TRNSYS软件的核心程序[28]。特定的模块具有特定的功能,可通过各模块组合、连接构成研究所需的系统[27]。TRNSYS模拟结果具有较高的精准度,广泛应用于建筑和能源领域的模拟研究中,是经建筑行业普遍认可的商业化软件[29,30]。

在中国,应用该软件对哈尔滨、天津、上海、广州等城市的建筑能耗模拟研究均表明该系统具有较好的模拟能力[18,31-32]。应用TRNSYS对天津建筑能耗进行模拟并监测能耗实际动态变化,结果表明：该系统模拟小时能耗与实测小时能耗数据吻合度较高,误差能达到15%以内,认为该软件模拟结果可反映真实能耗变化,在研究气候对能耗的影响方面是可靠的[33]。

为完成能耗的模拟,需要输入2类初始数据。一类是2009—2017年逐时气象数据,包括太阳辐射法向直射辐照度、水平面太阳总辐射、气温、相对湿度、风速、风向等数据,均来自于天津市气象局气象信息中心,经过严格质控[34]。其中,太阳辐射法向直射辐照度逐时数据参照《建筑节能气象参数标准》(JGJT346—2014)中水平面太阳总辐射的直散分离模型计算获得。另一类是与能耗相关的建筑参数,主要包括建筑围护结构传热系数、制冷或供暖期建筑物室内设计条件、室内得热参数和窗墙比等,参照《严寒和寒冷地区居住建筑节能设计标准》(JGJ26—2010)选取(表2)。

表2   中国寒冷地区居住建筑设计参数

Tab.2  Design parameters of residential buildings in the cold climate zone of China

建筑围护结构传热系数/(W·m-2·℃-1)室内设计条件夏季/冬季室内得热参数窗墙比
墙屋顶窗户温度/℃相对湿度
/%		新风量/
(m³/h)		人员密度/
(m2/人)		照明功率
密度/(W/m2)		电器设备
功率/(W/m2)		东南西北
0.600.452.5026/1860/353032550.280.410.280.41

新窗口打开| 下载CSV


2 结果分析

2.1 全年气候因子变化特征

2.1.1 IUHI逐日变化

2009—2017年全年城市和乡村气温及二者差值(城市热岛强度IUHI)逐日变化如图2所示。总体来看,城市和乡村气温的逐日变化趋势基本一致,二者差异秋季和冬季较大、春季和夏季较小,全年均出现城市热岛现象。9 a来,供暖期(11月15日至翌年3月15日)平均IUHI为2.0 ℃,12月末至1月末IUHI最强,最高达到3.0 ℃(1月4日和9日);制冷期(6月1日—8月31日)平均IUHI为1.1 ℃,8月中下旬IUHI最强,最高达到1.7 ℃(8月25日)。

图2

新窗口打开| 下载原图ZIP| 生成PPT

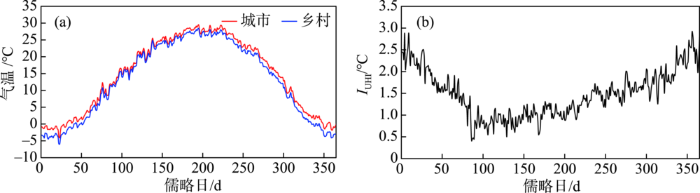

图2   2009—2017年全年城市和乡村气温(a)及IUHI(b)逐日变化

Fig.2   Daily variations of the temperature in urban and rural areas (a) and the IUHI (b) during 2009-2017


2.1.2 相对湿度逐日变化

全年城乡相对湿度及其差值逐日变化(图3)显示,城市全年相对湿度逐日变化均小于乡村,在第200天(7月中旬)之后,城乡差距明显变大。冬季供暖期,城乡相对湿度变化不大,城市相对湿度为30.0%~60.5%,乡村为36.0%~70.5%,城乡相对湿度差平均值为10.2%。夏季制冷期(6—9月),城乡日相对湿度均呈现为先上升后下降的趋势,城市相对湿度为43.7%~73.7%,乡村为51.0%~85.0%,城乡相对湿度差平均值为10.0%。

图3

新窗口打开| 下载原图ZIP| 生成PPT

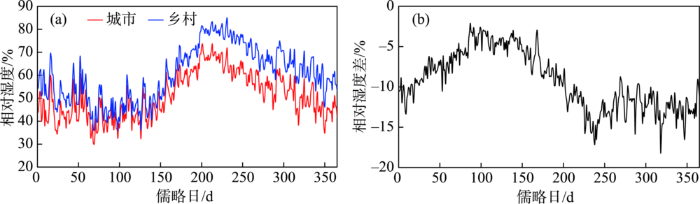

图3   2009—2017年全年城市和乡村相对湿度(a)及其差值(b)逐日变化

Fig.3   Daily variations of the relative humidity in urban and rural areas (a), and their difference (b) during 2009-2017


2.1.3 风速逐日变化

图4所示为城乡风速及其差值全年逐日变化,城市风速全年逐日值均小于乡村,城市风速变化波动不大,而乡村风速春季最大、夏季最小。冬季供暖期城市日平均风速为1.42 m/s,乡村为2.36 m/s,城乡风速差较大。夏季制冷期城乡风速差逐渐变小,城市日平均风速为1.44 m/s,乡村为1.97 m/s,相差较小。

图4

新窗口打开| 下载原图ZIP| 生成PPT

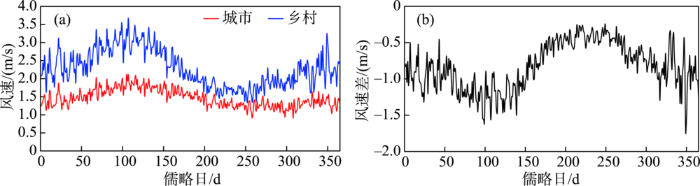

图4   2009—2017年全年城市和乡村风速(a)及其差值(b)逐日变化

Fig.4   Daily variations of the wind speed in urban and rural areas (a) and their difference (b) during 2009-2017


2.1.4 建筑负荷对气候因子的响应

李红莲等[35]指出：建筑的负荷是指为达到期望状态需要补充或去除热量的大小。本文分析供暖期和制冷期居住建筑负荷差值(y)与城乡气温差(IUHI)、相对湿度差(△RH)和风速差的相关性。在供暖期,只有IUHI进入模型：y=-37.054×IUHI+10.733,决定系数R2=0.829(n=968,P<0.001),说明IUHI对城乡供暖期负荷差起主导作用,IUHI可以解释负荷差变化的82.9%。在制冷期,IUHI和相对湿度差2个因子进入了模型,其中：包含IUHI的模型为y=9.139×IUHI+26.383,R2=0.117(n=828,P<0.001),而包含IUHI和相对湿度差2个因子的模型为y=29.546×IUHI+1.817×△RH+20.894,R2=0.440(n=828,P<0.001),表明制冷负荷除了受IUHI外,还受相对湿度差的影响。总之,热岛强度对供暖和制冷负荷具有明显影响。

2.2 城市热岛强度对建筑供暖和制冷负荷的影响

2.2.1 冬季供暖期和夏季制冷期建筑负荷年变化

供暖期,2009—2017年城市和乡村居住建筑负荷均呈减少趋势,城市供暖负荷较乡村平均每年减少10.29%(图5a)。制冷期,城市和乡村居住建筑负荷呈不同程度的增加趋势,城市供暖负荷较乡村平均每年增加7.48%(图5b)。从历年城乡负荷差值与IUHI的相关分析来看,IUHI每上升1 ℃,城市供暖负荷较乡村减少4.01 kWh/m2(图5c),而制冷负荷较乡村增加1.05 kWh/m2(图5d)。

图5

新窗口打开| 下载原图ZIP| 生成PPT

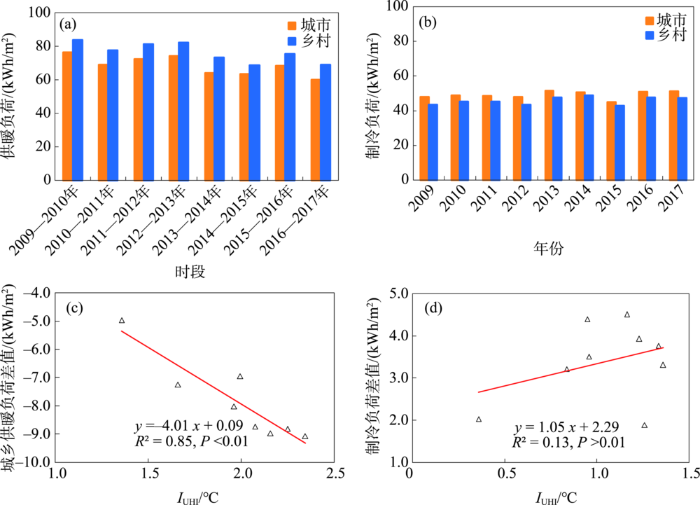

图5   2009—2017年城市和乡村供暖和制冷年累积负荷变化(a、b)及其与IUHI的相关性(c、d)

Fig.5   Annual variations of the heating/cooling loads in urban and rural areas (a, b) and the correlation between the loads and IUHI (c, d), 2009-2017


2.2.2 冬季供暖期和夏季制冷期建筑负荷逐日变化

2009—2017年城乡供暖期和制冷期平均负荷逐日变化如图6和表3所示。从供暖期来看,城市和乡村供暖负荷变化趋势一致,基本呈单峰分布,城市始终低于乡村(图6a)。由表3可知,城市高负荷时段出现在12月23日至翌年1月26日,日平均负荷值为0.6838 kWh/m2;乡村高负荷时段出现在12月24日至翌年1月26日,日平均负荷值达到0.7644 kWh/m2,高负荷时段城市的日平均负荷值较乡村减少10.54%。城乡低负荷时段均出现在3月11—15日,城市的日平均负荷值较乡村减少11.67%。从逐日城乡供暖负荷差值与IUHI的相关分析来看,IUHI每上升1 ℃,城市供暖负荷较乡村减少0.0330 kWh/m2(图6c)。

图6

新窗口打开| 下载原图ZIP| 生成PPT

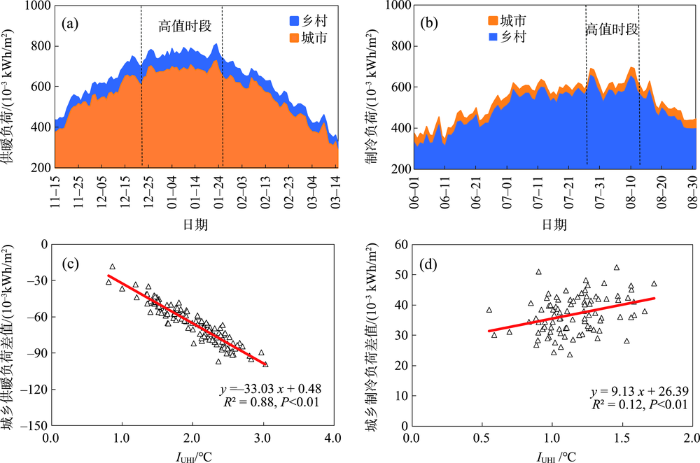

图6   2009—2017年城市和乡村供暖制和冷负荷日变化(a、b)及与IUHI的相关性(c、d)

Fig.6   Daily variations of the heating/cooling loads in urban and rural areas (a, b) and the correlation between the loads and IUHI (c, d), 2009-2017


表3   2009—2017年供暖期和制冷期高、低负荷时段及其日平均负荷值

Tab.3  The high/low time period and the average daily loads in the heating/cooling period, 2009-2017

比较项目供暖期制冷期
城市乡村城市较乡村变化/%城市乡村城市较乡村变化/%
高负荷时段12月23日至
翌年1月26日		12月24日至
翌年1月26日		-10.547月27日—
8月13日		7月27日—
8月13日		6.27
日平均高负荷值
/(10-3 kWh/m2)		683.8764.4629.9592.7
低负荷时段3月11日—15日3月11日—15日-11.676月1日—11日6月1日—14日9.31
日平均低负荷值
/(10-3 kWh/m2)		313.3354.7379.2346.9

新窗口打开| 下载CSV


从夏季制冷期来看,城市和乡村差别相对较小,城市制冷负荷较高(图6b)。制冷期高、低负荷时段及其日平均负荷值如表3所示,城乡高负荷时段均出现在7月27日—8月13日,城市的日平均负荷值较乡村增加6.27%;城市低负荷时段出现在6月1—11日,乡村出现在6月1—14日,城市较乡村增加9.31%。从逐日城乡制冷负荷差值与IUHI的相关分析来看,IUHI每上升1 ℃,城市制冷负荷较乡村增加0.0091 kWh/m2(图6d)。

2.2.3 冬季供暖期和夏季制冷期建筑负荷逐时变化

供暖期和制冷期年平均日内小时供暖和制冷负荷分布如图7和表4所示。在2009—2017年供暖期间,城市平均每小时负荷为0.0236 kWh/m2,乡村为0.0263 kWh/m2(图7a)。城乡供暖负荷日内均呈现有规律的单峰分布,二者趋势基本一致,均表现为夜间强、白天弱,城市负荷始终小于乡村,以夜间尤甚。整体表现为2个平稳阶段和2个急剧变化时段,1个平稳高值时段18:00至次日07:00(北京时间,下同),城市平均负荷值较乡村低11.63%;一个平稳低值阶段11:00~15:00,城市平均负荷值较乡村低5.83%;2个急剧变化时段表现为,16:00~18:00为快速上升时段,而07:00~10:00为快速下降时段。

图7

新窗口打开| 下载原图ZIP| 生成PPT

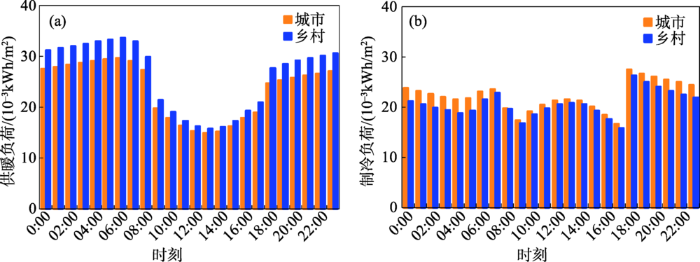

图7   2009—2017年城市和乡村供暖(a)和制冷(b)负荷日内小时变化

Fig.7   Hourly variations of diurnal heating (a) / cooling (b) loads in the urban and rural areas, 2009-2017


表4   2009—2017年供暖和制冷负荷平均日内变化平稳高、低值时段及其小时平均负荷值

Tab.4  The high/low time period of the diurnal cycle and the average hourly loads in the heating/cooling period, 2009-2017

比较项目供暖期制冷期
城市乡村城市较乡村变化/%城市乡村城市较乡村变化/%
平稳高值时段18:00~
次日07:00		18:00~
次日07:00		-11.6318:00~次日07:00,
11:00~15:00		18:00~次日07:00,
11:00~15:00		9.84, 3.68
平均高负荷值/
(10-3 kWh/m2)		27.5431.1724.06, 20.9621.90, 20.21
平稳低值时段11:00~15:0011:00~15:00-5.83———
平均低负荷值/
(10-3 kWh/m2)		15.6016.57——

新窗口打开| 下载CSV


在制冷期间,城市平均每小时负荷为0.0222 kWh/m2,乡村为0.0207 kWh/m2(图7b)。城乡制冷负荷日内波动较大,但城乡趋势仍然基本一致,城市高于乡村,以夜间升高幅度更大。城市和乡村制冷负荷高值时段有：① 18:00至次日07:00,城市制冷负荷较乡村高9.84%;② 11:00~15:00,城市较乡村高3.68%。这2个时段是人们休息的主要时段,而08:00~10:00和16:00~17:00在一天中负荷最低,这2个时段是人们上下班时间,负荷较低可能与此有关。

3 结论与讨论

3.1 结论

本文应用经过质量控制的高密度自动气象站逐时气温资料和客观遥感方法选择乡村参考站,对中国北方典型居住建筑供暖和制冷负荷进行了逐时动态模拟计算,分析了热岛强度对不同时间尺度供暖和制冷负荷影响的趋势和大小,得到以下结论：

(1) 总体上,城市较乡村热岛强度增加、相对湿度和风速减小,使居住建筑供暖负荷减少、制冷负荷增加。城市年平均供暖负荷较乡村减少10.29%、年平均制冷负荷较乡村增加7.48%。IUHI是影响负荷变化的主要气候因素。IUHI每上升1 ℃,城市供暖负荷较乡村减少4.01 kWh/m2、制冷负荷增加1.05 kWh/m2。

(2) 居住建筑全年逐日负荷变化表现为：随冬季城市热岛强度的加强,供暖期日平均负荷高于制冷期日平均负荷。供暖期高负荷时段集中在12月下旬至翌年1月下旬,制冷期高负荷时段出现在7月下旬至8月上旬,高负荷时段城市日平均供暖和制冷负荷分别较乡村减少10%左右和增加6%左右。

(3) 居住建筑日内小时负荷影响在供暖期和制冷期均表现为夜间强、白天弱。供暖负荷日内表现为明显的平稳高值阶段(18:00至次日07:00)和低值阶段(11:00~15:00),城市平均负荷较乡村分别减少11.63%和5.83%;制冷负荷日内变化规律性较弱,制冷高值包括18:00至次日07:00和11:00~15:00两个阶段。总之,18:00到次日07:00不管在供暖期和制冷期都是负荷需求较强时段;11:00~15:00在供暖期是负荷低值时段,而在制冷期是负荷高值时段,原因可能是该时段在供暖期和制冷期城乡气温均是一天中的高值时段,供暖需求小,而制冷需求大。

3.2 讨论

随着城市化进程的加快,城市热岛效应不断增强[36]。城市热岛对建筑能耗产生了巨大影响[37],尤其是建筑的冷热能耗受热岛效应的影响极为明显[12,38]。城市热岛强度空间分布呈非均质性[26,39],造成城市和乡村的能耗需求有着一定的差别。对不同城市热岛条件下城乡能耗需求差别了解更清晰,可为科学、精细化供暖和制冷提供依据。

实际上,城市热岛发生时,其他气象因素也在发生变化,它们共同影响着能源消耗[30,31]。冬季采暖能耗主要受气温的影响,夏季制冷能耗受气温和湿度的共同影响[20,40]。本文研究得出,城乡气温全年城市大于乡村,城市热岛强度秋冬高、春夏低,冬季最高达3.0 ℃,夏季最高为1.7 ℃;城市全年相对湿度均小于乡村,供暖期变化不大,制冷期先上升后下降;城市风速全年均小于乡村,乡村风速波动较大。对建筑负荷与各气象因子的相关分析发现,热岛强度是居住建筑能耗需求的主要影响因子。

建筑的负荷是指为达到期望状态需要补充或去除热量的大小[35]。城市热岛对居住建筑年变化影响上,研究认为总体上城市热岛效应使建筑供暖能耗下降、制冷能耗增加[2,41]。本文研究结果表明,供暖期城市负荷较乡村平均每年减少10.29%,制冷期城市负荷较乡村平均每年增加7.48%,供暖负荷的降幅高于制冷负荷的增幅,与中国北方城市青岛的变化趋势一致[15]。此外,本文研究还发现,热岛强度越大,总制冷负荷越大,IUHI每上升1 ℃,城市供暖负荷较乡村减少4.01 kWh/m2;IUHI每上升1 ℃,城市制冷负荷较乡村增加1.05 kWh/m2。陈怡[42]模拟了2015年7月3日至9月30日广州居住建筑的负荷动态变化,得到热岛强度每增加1 ℃,平均单位面积总热负荷减少了1.22 kWh/m2,总冷负荷平均增加7.74 kWh/m2的结论。原因可能由于天津位于我们北方寒冷气候区,广州位于夏热冬暖气候区,寒冷地区冬季采暖需求相对较大,而夏热冬暖气候区夏季制冷时间更长、需求更大,所以出现天津供暖期城乡负荷差值更大、广州制冷期负荷差值更大的差异现象。

本文研究发现,热岛强度能够解释供暖期居住建筑负荷变化的82.9%,是影响供暖负荷变化的主要因素。在冬季供暖期,城乡IUHI平均为2.0 ℃,最高达3.0 ℃,且城市日平均风速较乡村小0.94 m/s。IUHI每上升1 ℃,供暖负荷差值升高0.0330 kWh/m2。城乡供暖期负荷变化趋势一致,高负荷时段出现在12月下旬至1月下旬,城市日平均负荷较乡村减少10%左右,而供暖期开始和结束为低负荷时段。在夏季制冷期,高负荷时段(7月下旬至8月上旬)城市日平均制冷负荷较乡村增加6%左右。制冷期城乡IUHI平均为1.1 ℃,最高为1.7 ℃,较供暖期减弱。天津市位于渤海西岸,这种地理环境特征能使城市热岛环流和海陆风环流相互耦合[43],夏季海陆风效应对城市热岛效应有一定的削弱作用[8,44],从而使IUHI有所减弱。IUHI每上升1 ℃,城乡制冷负荷差值升高0.0091 kWh/m2。

城市热岛对居住建筑小时负荷变化影响方面,本文研究得出,在2009—2017年供暖期间,城市平均小时负荷较乡村明显减少。Lee等[45]研究表明,城市热岛效应使城市夜间最低气温升高,这将有利于城市供暖节能。本文中城乡供暖负荷日内均表现为夜间强、白天弱。全天24小时城乡负荷高值时段从北京时间18:00至次日07:00,城市平均负荷值较乡村低11.63%,此时供暖负荷受城市热岛效应的影响较大。在小时尺度上,刘玉莲等[46]应用度时法研究了哈尔滨采暖期内采暖强度随时间变化的特征,得出哈尔滨采暖期小时平均采暖强度06:00最大,而14:00最小,本文结果与之基本一致。Tewari等[47]通过分析美国南部不同地区日内小时空调制冷用电能耗变化,得到未来增加的制冷能耗需求约有75%是由于城市化影响、25%是由于全球变暖影响的结论,可见城市热岛对制冷负荷的影响程度之大。本文研究发现,城乡制冷负荷日内变化规律不强,但城乡趋势仍然基本一致,城市始终高于乡村,且夜间升高幅度更大。18:00至次日07:00和11:00~15:00是城市和乡村制冷负荷的高值时段,这2个时段是人们休息的主要时段,居住建筑使用空调的时间多集中在夜晚至次日早上[41],而城市热岛强度夜间强度大、白天小,必然对相应的负荷产生影响,而夏季11:00~15:00也正是一天中气温的高值时段,制冷负荷也随之增加。总之,不管供暖期还是制冷期,夜间负荷需求均高于白天。本文揭示了热岛效应影响下年、日、小时时间尺度居住建筑供暖和制冷负荷的变化规律,为相关部门在精细化调控、尤其是高负荷时段供暖调控等方面提供参考依据。
