“源-汇”景观格局的热岛效应研究——以武汉市为例

图1 武汉市地理位置

Fig.1 The location of study area

1.2 数据来源及预处理

根据成像时间一致性与高质量影像要求,本文采用Landsat 8陆地成像仪和热红外线传感器影像数据对武汉地区夏季、冬季城市热岛格局进行研究,遥感数据来源于美国地质调查局网站(http://earthexplorer.usgs.gov)。分别选取2017年7月26日和12月17日覆盖研究区的遥感影像反演夏季、冬季的地表温度。辅助数据包括武汉市行政区划图,用于校正和裁剪遥感影像。

Landsat 8 OLI/TIRS图像包含11个波段：8个多光谱(波段1~7和波段9)、1个全色(波段8)和2个热波(波段10和波段11)。为真实反映地物状况,消除太阳高度、地形、大气等因素引起的影像数据重叠、辐射亮度失真等问题,预先对影像进行辐射定标、大气校正、图像镶嵌等预处理工作,其中武汉市夏季影像有少量薄云覆盖(云量为1.6%),对其进行剔除。

1.3 研究方法

1.3.1 地表温度反演

LST作为城市热岛效应研究的重要指标,其重要性不言而喻,尤其是随着遥感数据的逐步应用,劈窗算法、单通道算法和IB算法等多种算法成为目前最常用的地表温度反演算法(江振蓝等, 2018)。相比较传统的辐射传输方程,单通道算法具有模型简单、计算效率高、所需参数较少的优点。本文选择Weng等(2004)的单窗算法计算地表温度,公式如下：

(1)

LST = \frac{T_{B}}{1 + (\frac{λ T_{B}}{ρ}) \ln ε} - 273.15

式中：LST为地表温度(℃);T_B为辐射亮温(K);λ=10.8 μm(波段10中心波长);ρ=hc/δ=1.438×10^-2 mK,δ为玻尔兹曼常数,δ=1.38×10^-23J/K;h为普朗克常数,h=6.626×10^-34Js;c为光速,c=2.998×10⁸ m/s;ε是地表比辐射率;273.15为开氏温度和摄氏温度转换常数。辐射亮温T_B、地表比辐射率ε计算过程如下。

(1) 地表亮温反演

通过遥感影像反演地表温度,首先需要将Landsat 8热红外波段(波段10和波段11)的DN值转换为辐射亮度值,然后使用这些辐射值推导地表亮度温度(即黑体温度),在统一发射率的假设下计算并使用发射前校准常数,并根据景观的性质校正光谱发射率。对热红外波段(本文用波段10)数据经辐射定标之后,根据普朗克函数求解地表亮度温度,其计算公式为(Estoque et al, 2017)：

(2)

T_{B} = \frac{K_{2}}{\ln (1 + K_{1} / L_{λ})}

式中：L_λ为热红外波段辐射亮度值;K₁和K₂为热红外波段的定标常数,TIRS波段10的K₁=774.89 W·m^-2·sr^-1·μm^-1,K₂=1321.08 K。

(2) 地表比辐射率估算法

当前,计算地表比辐射率的算法包括利用最大与最小比辐射率的差值估算地表比辐射率、NDVI估算法、利用多时相数据确定地表比辐射率。其中NDVI法应用广泛,同时具有相对较高的精度,主要计算过程如下(Sobrino et al, 2004)：

(3)

ε = m \times P_{v} + n

式中：m=(ε_v-ε_s)-(1-ε_s)Fε_v,n=ε_s+(1-ε_s)Fε_v,其中F是形状因子,ε_s和ε_v分别是土壤发射率和植被的发射率,此处引用Sobrino等(2004)的结果确定m为0.004,n为0.986;P_v是植被比率,其计算公式为(Estoque et al, 2015)：

(4)

P_{v} = {(\frac{NDVI - NDV I_{\min}}{NDV I_{\max} - NDV I_{\min}})}^{2}

式中：NDVI是通过Landsat 8 波段4(RED)和波段5(NIR)表面反射率ρ计算得到的归一化差异植被指数(Estoque et al, 2015)：

(5)

NDVI = \frac{ρ_{NIR} - ρ_{RED}}{ρ_{NIR} + ρ_{RED}}

1.3.2 景观类型划分

使用基于光谱指数的方法将研究区域的遥感图像分为4类景观,分别为不透水面、绿地、水体和其他(表1)。首先使用修正的归一化差异水指数(MNDWI)从图像中提取水体[表1,式(6)],MNDWI被证实比原始的归一化差异水指数(NDWI)的提取结果更精确(徐涵秋, 2005)。各景观分类的阈值确定基于各计算指标图像、原始Landsat 8图像和Google Earth的高分辨率图经反复测试不同阈值之后手动校准确定。

其次使用可见的红色波段(RED)和近红外波段(NIR)建立V_rNIR_BI指数,从图像中提取不透水表面[表1,式(7)]。Estoque等(2015)评估并比较了6个光谱建成指数,发现V_rNIR_BI优于其他评估指数,原因是它的结构允许其更准确地分离不透水面与裸地。首先从V_rNIR_BI图像中屏蔽掉水体,然后应用手动确定的阈值-0.425提取不透水表面(表1)。

(6)

MNDWI = \frac{ρ_{GREEN} - ρ_{S WIR 1}}{ρ_{GREEN} + ρ_{SWIR 1}}

(7)

V_{r} NIR_BI = \frac{ρ_{RED} - ρ_{NIR}}{ρ_{RED} + ρ_{NIR}}

式中： $ρ_{GREEN}$ 、 $ρ_{RED}$ 、 $ρ_{NIR}$ 、 $ρ_{SWIR 1}$ 分别代表Landsat 8影像波段3~6的反射率。

第三,使用NDVI从图像中提取绿地(表1),得出研究区域的NDVI图之后,去除从前面步骤得到的水体和不透水表面,施加0.350的阈值(表1)仅将较为密集且健康的绿色植被识别为绿地。NDVI值低于阈值的剩余像素被归类为“其他”。最后,将提取的4个类别(水体、不透水表面、绿地和其他)组合起来,得到研究区域的4类土地景观图。

表1 景观分类

Tab.1 Landscape categories

景观类别	描述	光谱指数	阈值确定
水体	包括所有的水体(如河流、湖泊、池塘等)	MNDWI	≥0.295
绿地	包括基于植被指数提取的所有植被(如城市绿地、草地、林地、农田等)	NDVI	≥0.350
不透水表面	包括建筑物、道路和所有其他不透水的表面	V_rNIR_BI	≥-0.425
其他	未被归类为水体、绿地和不透水面的剩余土地	NDVI	<0.350 (除去水体和不透水表面)

1.3.3 相对热岛强度

热岛强度是评价城市热岛效应的一个重要指标,其反映的是城市中某区域温度高于周围区域温度的现象。引入相对热岛强度(刘航等, 2017)来表征城市的热岛效应,热岛强度越高,则相应区域内热岛效应越明显。提取研究区30 km范围内的平均温度作为参考,计算热岛强度的公式如下：

(8)

H = \frac{LS T_{i} - LS T_{mean}}{LS T_{mean}}

式中：H为相对热岛强度,是一个无量纲值; $LS T_{i}$ 为研究区第i点的地表温度; $LS T_{mean}$ 为区域平均地表温度。

1.3.4 源汇景观贡献度

在过程与格局的研究中,异质景观可以分为源和汇2种景观类型,其中源景观是指能促进过程发展的景观类型,汇景观是指能阻止或延缓过程发展的景观类型(陈利顶等, 2006)。因此,根据源汇景观理论及其生态学意义,将影响热岛强度的景观分为2类,源景观表示增强UHI的工业和开发区、商业区、机场和住宅等区域,汇景观表示减缓UHI的植被、城市绿地、农田和水等。在本文中,将基于遥感影像提取的不透水面作为源景观,将绿地、水体和其他土地作为汇景观,通过源区/汇区与区域平均温度的差值及面积百分比的乘积来确定其对热岛的贡献度CI,公式如下(Xu, 2009)：

(9)

CI = (T_{i} - T_{mean}) \times \frac{S_{i}}{S}

式中：T_i、S_i分别表示某一区域汇区或源区的平均温度与面积;T_mean、S分别表示该区域的平均地表温度和面积。一般源区其CI值>0,对于汇区其CI值<0。

1.3.5 景观效应指数

区域城市热岛的强度取决于区域源景观或汇景观对热岛的贡献度。为实现不同区域城市地表热岛效应的对比分析,文章引入景观效应指数LI,并将其定义为汇景观与源景观贡献指数比值的绝对值,其公式如下(Xu, 2009)：

(10)

LI = |\frac{C I_{sin k}}{C I_{source}}|

式中： $C I_{sin k}$ 和 $C I_{source}$ 分别为汇区、源区的景观贡献指数。LI值>1,表征该源汇景观可减缓城市热岛效应;LI值<1,表征该源汇景观对城市热岛有促进作用;LI值=1,表明既不促进也不减缓。

1.3.6 城乡梯度分析

通过城乡梯度法分析LST的空间异质性及其与不透水面、绿地和水体密度的城乡梯度空间分布。通过以长江与汉江的交汇点为地理中心创建多个环形缓冲区来实现,距离间隔为1 km。由于城市中心在两江交汇处,1 km范围内的城市景观以水域为主,不具代表性,因此,本文仅对2~30 km的区域进行分析。在每个缓冲区域中,计算LST的平均值、源汇景观密度,不透水表面、绿地、水体的密度及其贡献率,并通过双变量相关分析和散点图来确定平均LST与源汇景观格局的相互关系。

2 结果与分析

2.1 武汉市地表温度的空间格局分析

为分析武汉城市热岛的空间异质特性,以长江和汉水交汇点为地理中心进行半径为1 km的多环缓冲分析(图2a,图2b),研究武汉市城乡梯度下的温度差异特征。就平均LST而言,随着距城市中心距离的增加,夏季平均LST有先升高后降低的态势,而冬季LST表现为波动降低(图2c)。在30 km范围内,夏季平均LST出现3次顶点值,在城市中心平均LST较低,随着距离的增加平均LST逐渐升高,在距地理中心约8 km处达到顶峰后沿着城乡梯度开始逐渐下降,随后分别在16、23 km处出现第2个和第3个顶点值,之后平均LST沿着郊区方向持续下降。冬季平均LST在8 km范围内与夏季呈现出相反的变化特征,8 km后基本保持一致。主要原因为：此范围内的主城区夏季、冬季温度差异显著,夏季主城区以高温为主,属于典型的热岛区域;而冬季主城区以冷岛为主,温度较高的区域出现在青山区的南部、蔡甸区的东北部和江夏区的西北部。从最高LST来看(图2d),夏季与冬季的温度波动起伏较为一致,沿着城乡梯度距离的增加,最高温度有上升趋势。冬季最低LST沿着城乡梯度方向呈波动下降,而夏季由于河流表面温度最低,因此最低LST基本保持平稳(图2e)。

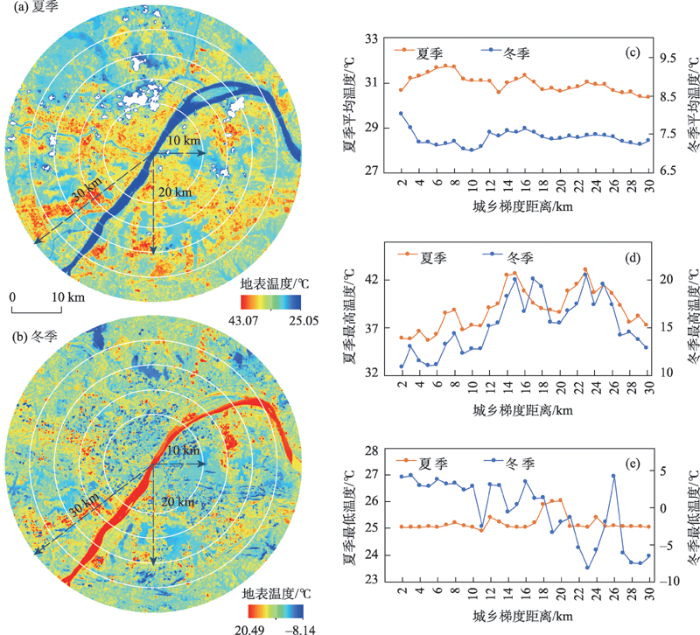

图2

图2 武汉市夏季(a)与冬季(b)地表温度空间分布与城乡梯度下的平均地表温度(c)、最高地表温度(d)、最低地表温度(e)

Fig.2 Spatial distribution of land surface temperature in summer (a) and winter (b) in Wuhan City; average surface temperature (c), highest surface temperature (d), and lowest surface temperature (e) plots along the urban-rural gradient

2.2 武汉市热岛强度分区

进一步以武汉市相对热岛强度(H)为依据,分别对武汉市夏季、冬季热岛进行分区,以掌握武汉市不同季节的热岛空间分布特征。通过自然断点法对相似值进行分级,使各个分区之间的相对热岛强度差异最大化。从热岛强度空间分布结合Google影像图来看(表2、图3),武汉市热岛的空间分布基本与城市建成区的布局相一致,集中在工商业集中和人口密集的地区,温度以这些区域为中心向周围扩散降低。这体现了城市扩张带来的景观类型的改变对UHI分布的决定性作用。

表2 武汉市热岛强度分级标准

Tab.2 Standard of summer urban heat island intensity classification in Wuhan City

等级	极强热岛	中强热岛	次强热岛	弱热岛	弱冷岛	次弱冷岛	中强冷岛	极强冷岛
H(夏季)	>0.13	0.08~0.13	0.04~0.08	0~0.04	-0.03~0	-0.06~-0.03	-0.12~-0.06	≤ -0.12
H(冬季)	>0.61	0.29~0.61	0.11~0.29	0~0.11	-0.10~0	-0.22~-0.10	-0.69~-0.22	≤ -0.69

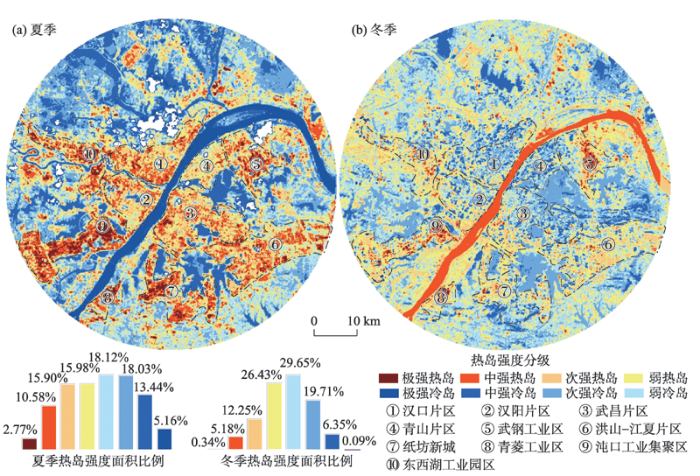

图3

图3 武汉市夏季(a)与冬季(b)热岛强度空间分布

Fig.3 Spatial distribution of urban heat island intensity grades in summer (a) and winter (b) in Wuhan City

分季节来看,夏季武汉市热岛占据主城区绝大部分区域(图3a),其中东北—西南向的长江沿线与西北—东南方向的汉江水平轴线构成热岛的主十字轴,以江夏纸坊新城与蔡甸沌口工业区为主的热岛集聚区分布在长江两侧,将长江轴一分为二,而长江、汉江、东湖、汤逊湖、马鞍山等大面积自然水域和生态区域穿插在热岛周围,城市热岛整体在空间上呈现出“大”字型的格局。强热岛中心出现在蔡甸沌口片区、武钢工业区、东西湖片区、青菱工业集聚区和江夏纸坊产业新城等5个区域,呈现出多中心极强热源的特点;中强热岛以城市建成区为主;次强热岛围绕强热岛中心向外延展;弱热岛则主要分布在沿江、临湖和近山区域;长江、汉水、东湖、汤逊湖、后宫湖、马鞍山等大面积自然水域和山体绿地则呈现出明显的冷岛特征。与夏季不同,武汉市冬季呈现出大面积的冷岛效应(图3b),汤逊湖、东湖、金银湖等较大的水体和其他小型水域仍然是主要的冷岛区,而在二环内的江汉、汉阳、武昌等建成区与夏季相反,也出现冷岛效应;冬季热岛分布较少,极强、中强热岛仅占研究区面积的5.52%,分散分布在蔡甸、武钢、青菱工业集聚区。造成以上城区热岛效应的空间分布差异和季节差异,与周围地形、自然水域、建筑构成、区域气候环境、人口活动等因素有关。

2.3 源汇景观类型与地表温度的关系

不同下垫面覆盖类型的地表温度有很大差异,对城市热岛效应贡献不同(张建明等, 2012)。以武汉市UHI更为显著的夏季温度数据为基础,统计不同源/汇景观的地表温度情况。由表3可知,汇景观的平均LST均低于研究区域的平均温度,而不透水面的平均LST明显高于研究区的平均温度,达到了31.65 ℃;水体的温度最低,其平均LST只有28.06 ℃,可见不透水面对LST的升高有巨大贡献,而水体则是武汉市最主要的降温汇区。从城乡梯度来看(图4a),随距城市中心距离的增加,热源的平均LST开始逐渐下降,而汇区温度趋于上升,但其平均LST一直低于源区;在4类源汇景观(图4b)中,不透水面、其他用地和绿地的变化具有较高的一致性,即随着距离城市中心的位置越来越远,温度逐渐开始降低,水体温度虽趋于上升,但其一直是四者中的最低温度,因此区域平均LST沿着城乡梯度逐渐减小。

表3 不同源、汇景观类型的地表温度特征

Tab.3 Land surface temperature characteristics of different source-sink landscape types

景观类型		平均LST/℃	相对热岛强度H
汇景观	水体	28.06	-0.07
	绿地	30.06	0.03
	其他	31.03	0.01
源景观	不透水表面	31.65	0.07
武汉市研究区域		30.82	—

图4

图4 不同源汇景观平均地表温度变化

Fig.4 Average land surface temperature change of different source-sink landscapes

用密度来表示不同区域源汇景观的面积比例组合,表4为武汉市2017年的夏季LST与不透水面、绿地、水体和其他土地密度之间的相关系数。由表4可知,LST与源、汇景观因素显著相关,具体表现为与源景观即不透水面具有极大的正相关性,二者相关系数为0.831,说明不透水面增加会促使城市LST升高,促进城市热岛形成;热汇中水体密度与LST则表现出明显的负相关,二者相关系数为-0.781,因此保护和利用城市水体和湿地能有效抑制或缓解城市热岛效应;而绿地密度与LST相关性不明显,由于武汉市夏季地表温度很高,但主城区绿地核心面积较小且较为分散,削弱了绿地对地表温度的降温效果,因此与地表温度的相关性较弱。

表4 地表平均温度与源汇景观密度相关性

Tab.4 Correlation between surface mean temperature and source-sink landscape density

景观密度	源景观密度	不透水面密度	汇景观密度	水体密度	绿地密度	其他土地密度
与平均地表温度的Pearson相关性	0.831^**	0.831^**	-0.831^**	-0.781^**	-0.049	-0.153

注：**、*分别表示在0.01、0.05水平(双侧)上显著相关。

此外根据散点图(图5b),发现不透水表面对平均LST的影响(斜率绝对值为5.7236)大于水体(5.5401)和绿地(0.3653)。进一步分析平均LST与景观密度的变化(图5a),发现武汉市夏季平均LST与不透水面密度均在8 km处达到最大值,之后开始逐渐下降,随着缓冲距离的增加,平均LST先后在17 km和23 km处达到区域温度最高值,而热源密度同样在这2处出现顶点值;相反,平均LST与汇景观密度变化则表现为相反趋势,汇景观的密度随着城乡梯度距离的增加而增加,但平均LST却逐渐降低。由此可见,源汇景观分布对LST有决定性作用。

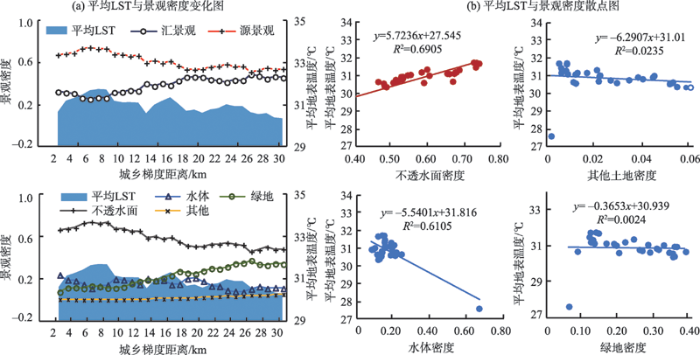

图5

图5 城乡梯度下的地表平均温度与源汇景观密度变化

Fig.5 Land surface temperature and density change of source-sink landscapes along the urban-rural gradient

2.4 基于城乡梯度的源汇景观贡献度分析

将整个研究区域划分为以长江和汉江交汇点为中心的30个环形区域,并提取每个环形上的景观指数和LST的平均值,进一步衡量不同源汇景观类型及组成对LST的贡献与空间异质性。由图6a可知,热岛源区CI指数在30 km处出现负值,原因是该区域源景观的平均LST低于研究区的平均值,其余区域均为正值(图6a),并沿着城乡梯度向外逐渐减小;热岛汇区CI指数均为负值,在8 km的区域内汇区CI的绝对值不断下降,这也是平均LST在0~8 km范围内不断升高的主要原因,随后汇区CI的绝对值呈波动变化。在高温区,热源景观占有绝对优势,因而在地理中心周围源景观对热岛效应的贡献值也最高,随着城乡梯度距离的增加,热源所占比例逐渐减少,汇区的比重明显增加,热岛效应开始减弱,源景观对热岛效应的贡献度也随之降低。而随着距城市中心距离的增加,水体的密度逐渐降低,绿地的密度逐渐变大(图5a),在13 km后成为主要的汇景观类型,但其CI的绝对值仍然小于水体,说明水体是主要的热汇贡献因子,因此在提倡增加绿地的同时,需格外注重河流、湖泊、坑塘等自然水体和湿地的保护。

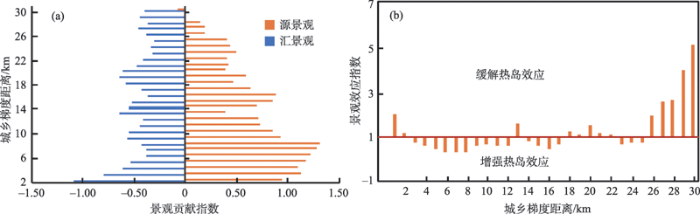

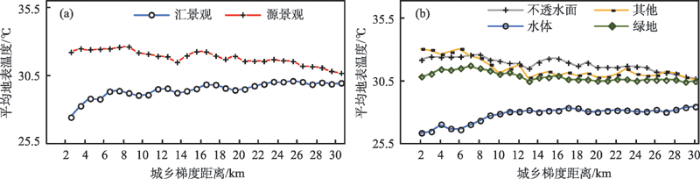

图6

图6 城乡梯度距离下源汇景观贡献指数(a)与景观效应指数(b)变化

Fig.6 Source and sink landscapes contribution index (a) and landscape effect index (b) along the urban-rural gradient

2.5 景观效应评价

景观效应指数能够有效反映局部区域景观对UHI的贡献(Xu, 2009; 李丽光等, 2013)。计算城乡梯度下的景观效应指数LI,LI>1,表征该景观格局对UHI有减缓作用,数字越大减缓效果越好;LI<1时,表征该景观组分对UHI有促进作用,且数字越小促进作用越强。从图6b可以看出,在距城市中心17 km的范围内,源汇景观格局以加剧热岛效应为主;而在17 km后,沿着城乡梯度的景观组分以减缓热岛效应为主,且在26~30 km的区域内,LI值逐渐增大,表明局部尺度对城市整体的UHI的减缓作用越来越大。但在23~25 km的范围内存在LI<1的情况,主要原因是在该区域存在着青菱工业区这一极强热岛中心,使局部源区温度显著高于区域平均温度,因而LI<1,加剧了整个研究区域的城市热岛。进一步分析可减缓城市热岛区域的源汇景观格局(图7),发现LI>1的区域其汇-源景观面积比表现出>0.89的特征。其中在23~25 km处汇-源景观密度比>0.89,但由于极强热岛的存在,局部温度与研究区平均温度差值很大,因此仍以促进热岛效应为主;同时在26~30 km的连续范围内,汇-源景观面积比较为接近,但其景观效应指数LI却逐渐增大,可见局部汇景观的聚集更有助于减缓UHI。综合来看,当汇-源景观面积比>0.89(汇景观密度>0.47)时,局部景观格局对城市热岛有缓解作用,且局部汇区越集中缓解效果越显著。

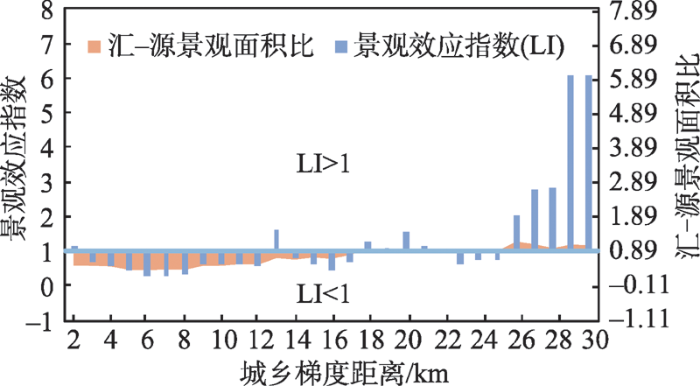

图7

图7 景观效应指数与景观密度变化

Fig.7 Landscape effect index and landscape density change

3 讨论

3.1 武汉市冬夏季节热岛特征

武汉市夏季与冬季UHI存在明显差异。夏季长江表面温度最低,其次是大型湖泊等水体以及公园、山体等绿地,在主城区二环线以内则表现为集中连片的热岛效应;冬季与夏季相反,武汉市主城区内温度比其他区域温度低,从而形成一个冷岛,这与刘帅等(2014)研究结果相同;但不同于汉阳、武昌、汉口等城市中心区域,武钢工业区、蔡甸沌口产业集聚区和青菱工业产业区在夏季与冬季均呈现出强烈的热岛特征,证明工业集聚区和经济开发区比人口密集的商业中心和住宅区产生的UHI更明显,杨敏等(2018)通过研究北京市工厂区和住宅区与UHI之间的关系,得出相同结论,即工厂区对热分布的影响远远大于住宅区对热分布的影响。因此城市规划者和设计者更应该重视对工业集聚区和经济开发区的安排和布局。

3.2 武汉市城市热岛强度空间分布

武汉市UHI整体在空间上呈现“大”字型格局分布。其中密集的工业区和经济开发区成为极强热岛中心;城市中心区的相对热岛强度次之;而越靠近研究区边缘,热岛强度越小,且呈碎片化分布;城市中的冷岛区域以块状或面状分布的城市公园、湖泊和山体为主。武汉市UHI强度空间分布与源汇景观格局基本一致。武汉主城区大部分区域为不透水面即源景观,尤其是长江与汉江沿线呈连片布局,覆盖范围大、城市化程度较高,因此UHI较为明显;汇景观则呈环形分布在不透水面周围,其中城市绿地主要集中分布于武汉东湖风景区、严西湖湿地生态园等大型山体周围,其他则呈点状分散分布于城市建成区;城市水体则以带状分布的长江、汉江,以及面状或块状分布的东湖、南湖、汤逊湖、后宫湖等城市湖泊为主,也是主要的冷岛区。可见源汇景观分布对UHI有显著影响。

3.3 源汇景观与城乡梯度下的LST变化

在城乡梯度距离下分析平均LST与源汇景观的密度变化特征,发现平均LST的变化与源区景观的密度变化呈现高度一致性,与汇区景观密度变化表现为相反趋势。武汉市夏季平均LST在8 km附近达到峰值之后趋缓,在此范围内不透水面即热源密度同样不断增大直到8 km后开始逐渐下降,随着缓冲距离的增加,平均LST先后在17 km和23 km处达到区域温度最高值,而热源密度同样在这2处出现顶点值;而随着城乡梯度距离的增加,汇景观的密度趋于增加,平均LST逐渐降低。由此可见源汇景观分布对LST有决定性作用。

此外,结果表明武汉市平均LST在距市中心约8 km处达到峰值,呈现出中心或边缘温度小、中间温度大的“倒钩型”特点。该结果与Estoque等(2017)的研究结果(曼谷、雅加达、马尼拉的平均LST分别在距离市中心约9、3、10 km处达到峰值)类似。研究还发现,在2~8 km的地区温度最高,但绿地等汇景观密度最低。因此,建议政策管理者和城市规划者应该着重注意减缓这些地区的UHI影响。例如,应鼓励建立绿化屋顶,提高住宅区绿化面积,发展城市公园等以增加绿地面积,缓解城市热岛效应。

3.4 源汇景观对城市热岛效应的贡献

研究结果表明,平均LST与基于沿城乡梯度的缓冲区测量的源密度(正)和汇密度(负)显著相关 (表4、图5)。从图5散点图中可以看出,在源汇景观中,不透水表面对LST的影响大于水体和绿地。从同一图中可以看出,绿地对武汉市的平均LST影响较小,这与绿地和平均LST的Pearson相关系数值结果相同,即绿地和LST不存在显著相关关系,谢启娇等(谢启姣等, 2018)关于武汉市的研究得出相同结论,主要原因为武汉市夏季地表温度很高,但主城区绿地核心面积较小且较为分散,削弱了绿地对地表温度的降温效果,因此与地表温度的相关性较弱。但也有研究认为绿地和UHI存在显著相关关系(张昌顺等, 2015; 袁振等, 2017),

通过分析源汇景观指数和平均LST的关系,发现源汇景观对城市热岛效应具有重要影响。城市的不透水表面对LST有巨大贡献,是城市热岛强度的主要贡献因子。在城市中心周围源汇景观对热岛效应的贡献值最高,距离中心越远,热岛效应越不明显,源景观对热岛效应的贡献度也随之降低;同样地,越靠近城市中心,汇景观对减缓热岛效应的贡献就越大。此外发现,相同面积比例的绿地和水体,绿地的CI绝对值小于水体,表明水体更具有削弱城市热岛效应的功能。这与上文结果相同,即水体对LST的影响大于绿地,说明水体可以显著降低地表温度,水体的降温作用对分割和控制城市热岛效应的分布具有重要的实际意义。因此,合理布局城市建设用地和规划城市发展方向,优化城市景观格局,保护自然水域,避免自然水域向耕地、建设用地的转变有助于缓解城市热岛效应。

此外,研究发现景观效应指数LI能够有效反映局部区域景观组分对UHI的贡献,一般当汇-源景观面积比<0.89,即源景观密度>0.53时,该景观格局将显著驱动城市的热岛效应。此外,当局部地区存在极强热岛中心时,需要比0.89更大的景观面积比,即需要比一般情况下更多的汇区密度才能缓解区域城市热岛效应。但值得一提的是,本文的研究是基于1 km的城乡梯度距离进行统计分析,而不同的统计粒度和幅度也许会产生不同的阈值。因此下一步研究的重点方向是确定不同空间和统计尺度下,可有效缓解UHI的源汇景观组分的阈值区间,以及处于不同经纬度地区的阈值变化。

4 结论

本文利用Landsat 8 OLI/TIRS数据结合地理空间分析和数理统计方法,在掌握武汉市地表温度和热岛空间分布特征的基础上,考虑过程与格局的生态内涵,研究了武汉市LST与不透水面、水体、绿地等源汇景观密度的关系及其贡献度,研究发现平均LST与源(正向)、汇景观(负向)密度之间存在显著的相关性,不透水面对LST影响最大,其次是水体,绿地的贡献最小;在城市中心,源、汇景观对热岛的贡献最大,之后沿着城乡梯度方向逐渐减小。使用景观效应指数评价局部景观组分对武汉市UHI的作用,发现在17 km左右,区域景观格局由促进城市增温转为以降温为主,结果还表明当汇-源景观面积比>0.89时,局部景观格局将显著缓解城市热岛效应,且局部汇区越集中对UHI的缓解效果越显著。这一面积配比阈值可为城市绿色基础设施规划和城市景观规划提供参考。

同时,本文研究结果还强调城市规划者和政策制定者应着重关注距城市中心2~8 km之间的区域,因为这些区域内的平均LST很高但绿地密度低。此外,结果突出了水体在减轻UHI影响方面的重要作用,这是一项重要的城市生态系统服务。因此,在景观和城市规划中除了考虑绿地的丰富度和空间格局外,更需要注重河流湖泊和坑塘水面等自然水域的保护。建议城市规划者和决策者限制自然水域向耕地、建设用地等其他用地的转变,同时通过聚集植被以及分散不透水表面(例如建筑物、道路和停车场)来优化城市景观的空间布局,以减轻UHI影响,使城市可以拥有更健康、舒适的城市生活环境。
