两种自动基流分割方法在干旱半干旱地区的对比研究

李瑞123, 张士锋12*

1. 中国科学院地理科学与资源研究所,北京 100101
2. 中国科学院陆地水循环及地表过程重点实验室,北京 100101
3. 中国科学院大学,北京 100049

Comparative study on two automatic baseflow separation methods in the arid and semi-arid regions

LI Rui123, ZHANG Shifeng12*

1. Institute of Geographic Science and Natural Resources Research, CAS, Beijing 100101, China
2. Key Laboratory of Water Cycle and Related Land Surface Processes, CAS, Beijing 100101, China
3. University of Chinese Academy of Sciences, Beijing 100049, China

通讯作者:  张士锋(1965-),男,湖北荆州人,副研究员,研究方向为水文水资源,E-mail: zhangsf@igsnrr.ac.cn

版权声明:  2017 地理科学进展 《地理科学进展》杂志 版权所有

基金资助:  中国科学院重点部署项目(KFZD-SW-301)国家自然科学基金项目(41171032)

作者简介:

作者简介:李瑞(1990-),男,河南济源人,硕士研究生,研究方向为水文水资源,E-mail: lirui6553@163.com

展开

摘要

基流是河川径流的重要组成部分。在干旱半干旱地区,基流对于维持水源的稳定性及持续性、确定河流生态需水等方面具有重要作用。因此,基流分割结果的准确性至关重要。本文以黄河流域上游小流域为研究区,分别使用滑动最小值法和数字滤波法对典型年进行基流分割,然后用数字滤波法对1980-2014年日均径流进行基流分割,并分析基流的变化趋势。研究表明,数字滤波法在干旱半干旱地区具有较好的应用效果,滑动最小值法分割的基流结果偏小;在特定研究区的参数难以确定时,应结合两种方法的优点确定最佳的基流分割方案。研究区1980-2014年的平均基流指数为0.69,高于全国平均值0.26、西北诸河区的0.57及黄河区的0.43;趋势分析显示,研究区的年径流、基流、BFI的增长幅度分别为0.086 (m3/s)/10a、0.169 (m3/s)/10a、0.038/10a。MK趋势检验结果显示,年径流未通过10%的显著性检验,增长趋势不明显;基流和BFI分别通过了2.5%和1%的显著性检验,增长趋势显著。

关键词: 干旱半干旱地区 ; 自动基流分割 ; 滑动最小值法 ; 数字滤波法 ; 基流指数

Abstract

Baseflow is a crucial component of streamflow. In the arid and semi-arid region, baseflow plays an important role in maintaining the stability and sustainability of the river flow and determining the ecological water requirement. Therefore, the results of baseflow separation are of great importance. In our research, a typical drainage basin located in the upstream of the Yellow River region was taken as the study area. Considering runoff in several typical years, we used smoothed minima and determined the parameters of digital filtering. Then we used digital filtering for baseflow separation using the data from 1980-2014 and analyzed the trend of baseflow. The results show that digital filtering performed better in the arid and semi-arid region and the results gained from smoothed minima indicate lower baseflow values. In areas where the parameters are difficult to determine, baseflow estimation should take advantage of both methods. The average BFI of the study area from 1980 to 2014 was 0.69, which was greater than the national average (0.26), BFI of the rivers in northwestern China (0.57), and BFI of the Yellow River region (0.43). Trend analysis shows that the increase of annual flow, baseflow, and BFI was 0.086 (m3/s)/10a, 0.169 (m3/s)/10a, and 0.038/10a. MK trend test results show that the growth of annual flow was not obvious because it did not pass the significance test of 90%; baseflow and BFI showed significant positive trends for they had passed the significance test of 97.5% and 99% respectively.

Keywords: arid and semi-arid regions ; automatic baseflow separation ; smoothed minima ; digital filtering ; baseflow index

0

PDF (5114KB) 元数据 多维度评价 相关文章 收藏文章

本文引用格式 导出 EndNote Ris Bibtex

李瑞, 张士锋. 两种自动基流分割方法在干旱半干旱地区的对比研究[J]. , 2017, 36(7): 864-872 https://doi.org/10.18306/dlkxjz.2017.07.008

LI Rui, ZHANG Shifeng. Comparative study on two automatic baseflow separation methods in the arid and semi-arid regions[J]. 地理科学进展, 2017, 36(7): 864-872 https://doi.org/10.18306/dlkxjz.2017.07.008

1 引言

基流是河川径流的重要组成部分。研究显示,黄河基流量约占河川径流量的44%,唐乃亥以上黄河源区的多年平均基流量与河川径流量的比值更高达65.2%(陈利群, 刘昌明, 郝芳华等, 2006; 王雁林等, 2008)。基流在水安全、粮食安全、非点源污染评价,水资源评价和调查,水资源配置、工农业供水和降雨—径流关系模拟中有着广泛的应用(陈利群, 刘昌明, 李发东, 2006)。此外,在干旱半干旱地区,基流对于维持水源的稳定性及持续性、确定河流生态需水等方面具有重要作用。

基流分割方法很多。传统的基流分割方法主要为图解法,包括斜线分割法、下包线分割法、近似的平割法等,其繁琐性和人为主观性使得分割效率和精度难以保证。近年来,采用数学方法分割流量过程线的自动分割技术得到了快速发展,主要包括滑动最小值法(Aksoy et al, 2009)、数字滤波法(Nathan et al, 1990)、HYSEP法(Sloto et al, 1996)、PART法(Rutledge, 1998)等。其中应用最广的是滑动最小值法和数字滤波法。滑动最小值法(Smoothed Minima, SM)最早由英国水文研究所(UKIH)在1980年提出,其核心是通过连接流量过程线上的一系列拐点从而得到基流过程,该方法所需资料较少,原理清晰,操作简便,已在很多国家和地区得到应用(Wahl et al, 1995; 黄国如, 2007; 张文娜等, 2015)。数字滤波法来源于信号分析,由Nathan(1990)于1990年首次应用于水文研究中,其核心是通过滤波手段对不同频率的径流成分进行信号分离,达到基流分割的目的。该方法参数少、精度高、且具有较好的客观性和可重复性,也是一种模仿人工分割流量过程线的重要方法,已经在实践中得到了大量的验证(豆林等, 2010)。Arnold在美国西部和东部选取6个代表流域对该方法进行验证,结果表明该法能够取代手工分割且能客观准确地再现基流(Arnold et al, 1995)。近年来,国内学者也广泛使用数字滤波法在黑河上游、三峡库区及黄土高原等区域开展了基流分割的相关研究和探讨(崔玉洁等, 2011; 雷泳南等, 2011; 张华等, 2011)。

干旱半干旱地区约占全球陆地面积的30%,中国国土面积的42%位于干旱半干旱地区。这里地形变化复杂,降水稀少且时空差异大,小流域径流量偏小且年内、年际分布不均,基流分割工作面临较多问题,其分割结果的准确性直接影响流域水资源开发保护与优化配置、水利工程设计与施工、农田灌溉等措施的顺利实施。因而,针对干旱半干旱地区进行自动基流分割,并准确地反映该区域河川基流年际状况的研究迫在眉睫。然而,滑动最小值法和数字滤波法虽然简便易用,但在实际应用中滑动最小值法分割基流结果偏小,数字滤波法在单独使用时参数难以确定。因此,开展滑动最小值法和数字滤波法在干旱半干旱地区的对比研究,不仅有助于准确探究该地区的基流变化及特征,支撑当地水资源合理开发和利用,而且对于发展和完善基流分割理论也具有重要的实践意义。

2 数据和方法

2.1 研究区域概况

本文选取位于西北干旱半干旱地区的药水河流域为研究区。药水河属黄河水系,为湟水河右岸一级支流,发源于青海省东部湟源县境内。全流域属高原山区,处于黄土高原与青藏高原的过渡带,属祁连山地槽褶皱系西宁断陷盆地。流域由河谷阶地、丘陵、中山和高山组成,沿河两岸地形有明显褶皱,河道两岸几乎形成对峙的平行山脉,相对高度大多在500 m左右。地势由北、西、南向东倾斜。流域内植被情况较好,其中左岸较右岸好,阴坡较阳坡好。土壤垂直地带分布,土壤类型多为壤土 土质。

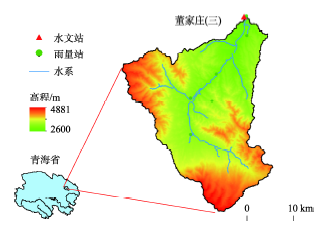

图1   研究区位置及水系分布

Fig.1   Location and distribution of water system of the study area

流域形状呈扇形,地理位置介于东经101°00′~102°21′、北纬36°09′~36°41′之间(图1),流域平均宽度12.3 km,河源海拔4302 m,河口海拔2621 m,落差1681 m,干流河长52.2 km,河道平均比降32‰,属山溪性河流,常年流水。年降水量400~500 mm,年蒸发量737.9 mm;年径流总量为0.90亿m3。流域内广泛分布着松散岩类孔隙水、碳酸盐岩类裂隙溶洞水及基岩裂隙水,下垫面透水性良好。流域的产流兼具蓄满产流机制和超渗产流机制。径流以降水补给为主,径流量的年内变化与降水量的变化趋势基本一致,且年内分配不均。流量在1-2月较为平稳,分别为0.95 m3/s和0.96 m3/s;3-4月流量持续上涨,且涨幅较大;5-10月为丰水期,主要通过降水补给,流量维持在4.19 m3/s左右;进入11月,流量逐渐下降,一直持续到12月,流量降至1.29 m3/s。流域内有5个雨量站,出口设董家庄(三)水文站,集水面积636 km2

本文的数据基础为药水河流域出口董家庄(三)站1980-2014年的日均流量数据,均来源于青海省水文水资源勘测局。

2.2 研究方法

本文使用的两种自动基流分割方法分别为滑动最小值法和数字滤波法。此外,为定量比较两种方法的分割结果,引入基流指数 BFI(Baseflow Index)。基流指数指一定流量序列中基流量在总径流中的占比,反映出河流水源的补给特性(雷泳南等, 2013)。即:

BFI=t1t2btdtt1t2Qtdt(1)

式中: bt为基流, Qt为实测总径流。

2.2.1 滑动最小值法

滑动最小值法先将整个实测日均流量序列( Q1, Q2, Q3,···, Qn)划分成若干单元(5d为一个单元),且单元之间互不重叠,然后提取各单元中的最小值得到新的流量序列(q1,q2,q3,···,qn),之后将该流量序列中相邻的3个流量值归为1组,即为(q1,q2,q3),(q2,q3,q4),······,(qt-1,qt,qt+1)。若qt满足 kqt( qt-1, qt+1),则确定其为拐点,连接基流过程线上的所有拐点,并进行线性内插。若内插值大于实测流量值,则取对应的流量值作为该时刻的基流值,且同时刻的地表径流值也必须满足非负条件。其中乘法因子k并没有实际的物理意义。很多研究结果表明,当k取0.9时,可以得到较好的基流分割结果(Aksoy et al, 2009; 董晓华等, 2010)。

2.2.2 数字滤波法

数字滤波法的原理是用高频信号模拟地表径流,低频信号模拟基流。将日径流资料作为地表径流和基流的叠加,利用信号处理技术将低频信号从高频信号中分离,从而从日径流中划分出基流。

滤波方程为:

qt=βqt-1+[(1+β)/2](Qt-Qt-1)(2)

基流 bt为:

bt=Qt-qt(3)

式中:qtqt-1分别为tt-1时刻分割得到的地表径流;QtQt-1分别为tt-1时刻的实测总径流;β为影响基流衰减程度的滤波参数。相关研究表明,要提高数据的计算精度,可对其进行一定次数地反复过滤(Nathan et al, 1990)。

滤波按照如下规律进行:第一道滤波以实测总径流的第二个记录数为起点,依照式(2)依次向后做正向运算;第二道滤波为逆向运算,计算起点为第一道滤波分割得到的基流流量的倒数第二个数据,第三道滤波为在第二道滤波计算结果上的正向运算。根据地表径流与基流的物理性质,即 bt>0, qt>0,且 Qtbt, Qtqt。在运算过程中,若 bt<0,则令 bt=0, qt=Qt;若 bt>Qt,则令 bt=Qt;若 qt<0,则赋值 qt=0, bt=Qt

本文以黄河上游药水河流域1980-2014年日均流量为基础数据,分别用滑动最小值法和数字滤波法对其中典型年的年径流过程进行基流分割,确定数字滤波法中适用于研究区的 β值和滤波次数;然后通过数字滤波法对研究区1980-2014年的流量过程进行基流分割,并分析35年来基流量的变化趋势。选取最近的4年作为典型年,其中包含了丰水年(2012年)、平水年(2011年、2014年)和枯水年(2013年)。

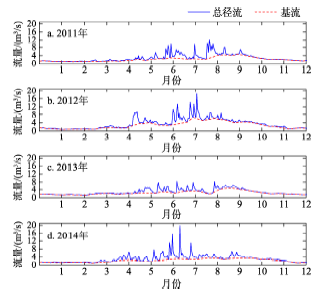

图2   2011-2014年滑动最小值法基流分割结果

Fig.2   Results of baseflow separation of smoothed minima, 2011-2014

3 结果与分析

3.1 滑动最小值法基流分割结果

运用滑动最小值法对研究区典型年的流量过程进行基流分割,所得结果见表1。可以看出,典型年(2011、2012、2013、2014年)的年均径流分别为2.86、3.56、2.87、3.0 m3/s,滑动最小值法分割的平均基流流量分别为2.22、2.83、2.37、2.19 m3/s,基流指数BFI分别为0.77、0.79、0.83和0.73,平均值为0.78。典型年基流的最大、最小值分别为4.80、1.06,6.63、0.85,4.80、1.24和3.54、0.97 m3/s。由表1可见,2012年的基流变化最不稳定,且丰水年的最大基流流量并非大于枯水年的最大基流流量。

表1   滑动最小值法2011-2014年基流分割结果

Tab.1   Results of baseflow separation of smoothed minima, 2011-2014

年份年均径流/(m3/s)平均基流/(m3/s)最大基流/(m3/s)最小基流/(m3/s)BFI
20112.862.224.801.060.77
20123.562.836.630.850.79
20132.872.374.801.240.83
20143.002.193.540.970.73

新窗口打开

图2可以看出,2012、2014年的日均最大径流量分别达到了18.5 m3/s和19.8 m3/s,较2011、2013年的径流量大。滑动最小值法分割出的基流变化趋势与总径流的变化趋势一致:1-3月、11-12月总径流和基流非常接近,且过程都比较稳定;在丰水期总径流起伏变化较为剧烈,基流也呈现相同的变化趋势;丰水期后,基流和总径流都开始下降并最终趋于稳定。

3.2 数字滤波法基流分割结果

以2012年基流分割为例: β分别取0.80、0.90、0.925、0.95、0.975,滤波次数分别为1次、2次、3次,其中1次滤波指对流量过程进行1次正向过滤,2次滤波指“正—反”2次过滤,3次滤波指“正—反—正”3次反复过滤。数字滤波法对基流的过滤次数超过3次后,高频信号并未进一步衰减。因此,本文在使用滤波法分割基流时最多进行3次滤波,所得基流分割结果见图3。1-3月,当流量过程起伏变化不大时,不同的 β取值和滤波次数分割的基流过程无显著差异。在丰水期流量较大且变化起伏较明显时, β值和滤波次数对基流的分割结果影响较大。

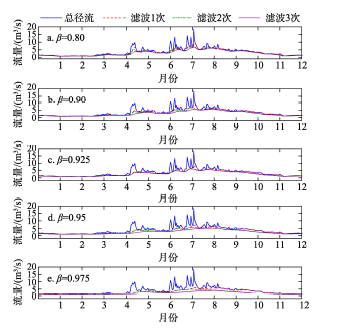

图3   数字滤波法β取不同值时的3次滤波结果

Fig.3   Results of three third time rounds filtration when β equals totakes different values of in digital filtering

表2可以看出, β取值0.80时,3次滤波得到的基流指数BFI分别为0.89、0.83、0.79,分割的最大基流流量逐次减小,分别为9.45、7.49、6.81 m3/s。同理, β取其他值时,滤波次数增加会导致分割出的基流减小。当 β依次取值0.80、0.90、0.925、0.95、0.975时,第3次滤波得到的BFI分别为0.79、0.72、0.69、0.64、0.53,分割基流的平均值分别为2.81、2.58、2.68、2.30、1.89 m3/s,最大值分别为6.81、5.73、6.23、5.07、4.02 m3/s;即当滤波次数一定时,随着 β值增大,基流逐渐变小,基流量所占比例也逐渐变小。由此可见,在使用数字滤波法进行流量过程的基流分割时,增大 β值或增加滤波次数都可使高频信号获得衰减,基流过程线趋于平滑,基流量变小。从基流量变化的角度分析, β依次取不同数值,基流量分别衰减了10.6%、14.5%、16.0%、18.1%、22.8%,6.4%、8.3%、9.2%、11.0%、14.5%,4.6%、6.0%、6.9%、8.6%、10.9%。由此可见,当 β值一定时,随着滤波次数增加,基流量的衰减率越来越小;当滤波次数一定时, β值越大,基流量的衰减率越大。

表2   数字滤波法2012年基流分割结果

Tab.2   Results of baseflow separation of digital filtering, 2012

滤波次数β=0.80β=0.90β=0.925β=0.95β=0.975
123123123123123
最大基流/(m3/s)9.457.496.818.456.605.738.166.236.237.265.695.076.084.914.02
最小基流/(m3/s)0.850.850.850.850.850.850.850.850.850.850.850.850.850.850.85
平均基流/(m3/s)3.162.952.813.032.762.582.982.672.682.892.542.302.712.241.89
BFI0.890.830.790.850.770.720.840.750.690.810.710.640.760.630.53

新窗口打开

3.3 两种方法的对比

表3为研究区典型年数字滤波法和滑动最小值法计算出的BFI值的对比。表3再次验证了在数字滤波法中,增大 β值或增加滤波次数,基流指数都会逐渐减小,有时甚至出现“异参同效”(芮孝芳等, 2007)问题。 β取0.80并经过“正—反—正”3次滤波,与 β取0.90并经过“正—反”2次滤波得到的基流指数都与滑动最小值法的结果接近。但由于滑动最小值法主要是按照在划分时段内的最小值的连线来进行基流分割,故一般得到的基流量都会偏小。从这个角度分析, β取0.80并经过“正—反—正”3次滤波要优于 β取0.90并经过“正—反”2次滤波得到的基流分割结果。

表3   数字滤波法和滑动最小值法BFI比较

Tab.3   Comparison of BFI between digital filtering and smoothed minima

数字滤波法滑动最
小值法
β=0.80β=0.90β=0.925β=0.95β=0.975
123123123123123
2011年0.890.830.800.860.780.740.840.760.710.820.730.670.770.660.590.77
2012年0.890.830.790.850.770.720.840.750.690.810.710.640.760.630.530.79
2013年0.910.860.820.880.810.750.860.780.720.830.730.680.770.670.610.83
2014年0.860.800.760.830.750.700.810.720.680.780.690.640.740.630.570.73

新窗口打开

图4β取0.80并经过“正—反—正”3次滤波,与 β取0.90并“正—反”2次滤波分割研究区典型年汛期(6-9月)的基流过程对比图,可以看出两组参数下得到的基流过程线都较为平缓。 β取0.80并经过3次滤波比 β取0.90并经过2次滤波得到的基流过程线的波峰更滞后于径流过程线的波峰。由于研究区植被覆盖较好,下垫面对基流的阻尼效应更加明显。因此, β取0.80,经过“正—反—正”3次滤波分割的基流过程线更加符合实际基流的平缓性与迟滞性的特点。为进一步比较数字滤波法与滑动最小值法的基流分割特点,令 β取0.80,经过“正—反—正”3次滤波的分割结果与滑动最小值法的分割结果进行对比。从图5看出,两种方法分割出的基流曲线非常一致,尤其是水量较少的1-3月及11-12月,两种方法分割的基流过程线基本重合;在丰水期,滑动最小值法分割的基流过程线基本处于数字滤波法分割过程线的下方。典型年两种方法分割基流的相关性系数分别为0.9079、0.9724、0.9488、0.9387(图6)。可见当数字滤波法中 β取0.80,经过3次滤波分割的基流结果与滑动最小值法的分割结果非常接近。

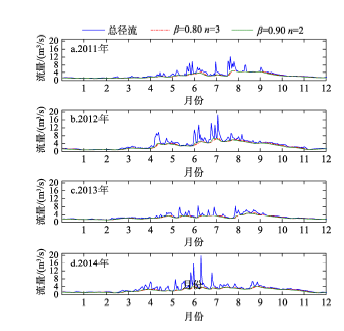

图4   数字滤波法不同滤波参数汛期基流分割对比

Fig.4   Results of basaflow separation of different parameter values of digital filtering

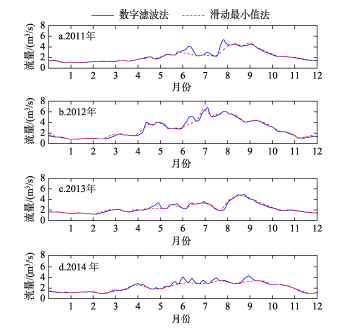

图5   两种方法基流分割结果对比

Fig.5   Comparison of baseflow separation between digital filtering and smoothed minima

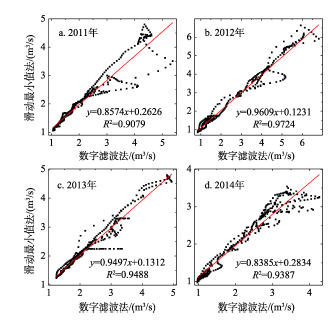

图6   两种基流分割方法结果的相关性分析

Fig.6   Correlation analysis between results of the two automatic baseflow separation methods

3.4 基流的年际变化趋势

采用数字滤波法对研究区1980-2014年的基流进行分割,所得年径流、基流及BFI的变化过程线及趋势线如图7所示。在研究期内,年径流、基流及BFI均呈增长趋势,增幅分别为0.086 (m3/s)/10a、0.169 (m3/s)/10a、0.038/10a,其中基流的增长趋势大于年径流。1989年年径流和基流均最大,分别为4.84和3.18 m3/s,为丰水年,该年的BFI为0.66;1991年为枯水年,年径流和基流均最小,分别为1.17和0.81 m3/s,对应的BFI为0.69。丰水年降水量相对较大,产生较多的地表径流,枯水年河川径流量主要来自于基流,因此丰水年的基流指数BFI小于枯水年。通过M-K趋势检验,研究期内年径流、基流和BFIZ值分别为0.91、2.13、4.22,说明3个系列都呈增长趋势,其中BFI增长趋势最为显著,通过了1%的显著性检验,基流通过了2.5%的显著性检验,增长较为显著;年径流未通过10%的显著性检验,增长趋势不明显。

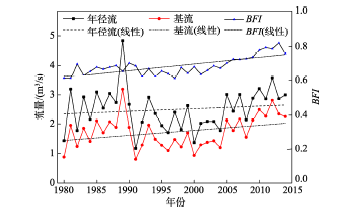

图7   药水河流域年径流、基流及BFI的变化过程

Fig.7   Change of annual runoff, baseflow, and BFI of the Yaoshui Basin

有研究显示,青海省近50年来降水量呈增加趋势(杨东等, 2013),其变化过程线与图7所示的年径流和基流的变化过程线相似,可见年径流和基流与降水之间存在着密切关系。同时,由于近年来对水土保持的重视,在流域内采取了大规模的植树造林等水土保持措施,故研究区近1991-2013年植被覆盖度呈明显上升趋势(陈首彬等, 2013)。土地利用方式的改变导致降水过程中雨水滞留时间变长,下渗水量增加,造成地下水补给量增加,引发基流量增大。因此,在研究区年径流增加趋势不显著的情况下,基流指数BFI增长趋势明显。

4 讨论

4.1 基流分割结果的合理性分析

结合数字滤波法及滑动最小值法,分割得到药水河流域1980-2014年的平均基流指数BFI为0.69。一个地区的BFI与下垫面土壤类型和植被覆盖等密切相关。药水河流域土壤为壤土,下垫面透水性良好。地下水多为孔隙含水层,储水能力较好。流域内大量分布着牧草、灌木丛、林地,部分地区植被度达0.8以上。由此可见,流域下垫面有利于降水下渗,补给基流。因此,药水河流域基流指数BFI较大。此外,已有的基流分割研究成果显示,同为黄河上游地区的玛曲—唐乃亥及唐乃亥—循化区间的BFI分别为0.70和0.79(陈利群, 刘昌明, 郝芳华等, 2006; 林学钰等, 2009),进一步证明了本文结合使用滑动最小值法和数字滤波法进行基流分割结果的合理性。研究区的高BFI说明该流域的基流量对河川径流量的贡献较大,同时也说明黄河上游干旱半干旱地区的基流是区域水资源中的重要组成部分。

4.2 数字滤波法在实际应用中的问题

数字滤波法在自动基流分割方法中的应用最为广泛。很多学者在应用数字滤波法研究基流时,常根据已有研究成果来确定参数值 β和滤波次数。这种做法存在一定的局限性。根据Smakhtin(2001)的研究,海拔大于1100 m的干旱半干旱地区, β的取值应比0.925小2%左右。而本文得出 β取0.80时,经过“正—反—正”3次滤波可得到较好的结果。由此可见,数字滤波法中的β值及滤波次数需结合流域特征来确定。

不同流域的BFI值存在很大差异。根据中国一级区多年平均年水资源量统计(水利部水利水电规划设计总院, 2014),全国平均BFI为0.26,西北诸河区为0.57,黄河区为0.43,本文计算得出的黄河上游药水河流域的基流指数为0.69。可见不同流域的BFI值差异明显,其与降雨、地形地貌、地质岩性、植被覆盖、人类活动等因素都有关联,如果不对研究区进行综合分析而移植已有研究区参数成果,或代入文献推荐的通用参数进行计算,会带来基流分割结果的不确定性。

4.3 数字滤波法与滑动最小值法的配合使用

滑动最小值法是通过连接流量过程线上的一系列拐点而得到的基流过程,基本符合基流的特性,该法简捷易用,但基流分割结果偏小。Eckhardt(2008)将滑动最小值法与其他方法进行比较,认为滑动最小值法得到的基流指数最小;林凯荣等(2008)使用滑动最小值法对汉江老灌河流域进行基流分割,也指出基流分割结果偏小。

数字滤波法是由总流量过程通过三道滤波通道的层层过滤而获得基流过程,得出的基流曲线较为平滑,可反映出基流过程的稳定性和迟滞性。研究表明,用数字滤波法获取的基流过程线比较符合流域降雨—径流过程演变的物理规律,体现出流域下垫面对地下净雨的汇流作用,故该基流分割方法目前在国际上得到了广泛应用(徐磊磊等, 2011)。但受限于水文勘测技术,目前基流还不能通过直接监测取得。由于缺乏实测基流过程,在使用数字滤波法对特定流域进行基流分割时,参数值 β及滤波次数难以确定。

本文在对研究区进行基流分割时,充分结合两种自动基流分割方法的优点。先使用滑动最小值法对径流过程进行基流分割,然后令数字滤波法中的参数分别取不同值,对研究区作进一步基流分割,获得不同滤波参数下的基流指数;最后参照滑动最小值法的分割结果,并综合分析流域特征确定数字滤波法的 β值及滤波次数,从而实现研究区基流的自动分割,获得合理的基流过程,并可确保具有较高的精度。

4.4 基流指数的区域分异规律

本文分割得到黄河上游小流域多年平均基流指数BFI为0.69。全国其他地区的多年平均基流指数如图8所示。其中,北方地区年均降水328 mm,总径流量4.38 ×103亿m3,基流量1.57 ×103亿m3,BFI为0.36;南方地区年均降水1214 mm,总径流量2.30 ×104亿m3,基流量5.60 ×103亿m3,BFI为0.24;西北诸河区与黄河区的BFI分别为0.57和0.43。由于干旱半干旱地区年均降水量小,总径流量少,基流所占比重大,故BFI偏大;南方地区虽年均降水量大,总径流量多,基流所占比重小,故BFI亦小。对比其他研究成果(豆林等, 2010; 崔玉洁等, 2011; 张华等, 2011; 王冠等, 2015; 张文娜等, 2015)发现,如果具体到典型小流域,无论位于干旱区还是湿润区,基流指数都可能有较大值或较小值,可见BFI与研究区所处的气候区并无绝对关系,而受降水、地形地貌、地质岩性、植被覆盖等多种因素的综合影响。本小节在分析基流指数的区域分异规律时,仅对降水进行了讨论,如何区分各因素对不同区域基流指数分异变化的影响还有待深入分析。

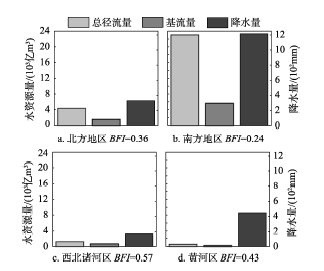

图8   全国部分地区基流指数对比

Fig.8   Comparison of BFI of northern, southern, and northwestern China and the Yellow River region

5 结论

本文选取位于干旱半干旱地区的药水河流域径流过程为研究对象,分别使用滑动最小值法和数字滤波法对典型年进行基流分割,确定数字滤波法的参数值,然后用数字滤波法对1980-2014年日均径流资料进行基流分割,并分析整个资料系列基流的变化趋势,主要结论如下:

(1) 数字滤波法和滑动最小值法都可以快速分割基流,且可保证一定的精度,克服了人工操作的繁琐性和主观性。但滑动最小值法的分割结果偏小,数字滤波法的 β值和滤波次数难以确定。因此,在实际应用中,应充分结合两种方法,确定最优的基流分割方案。

(2) 研究区1980-2014年的平均基流指数为0.69,总体基流指数较高,高于全国平均值0.26、西北诸河区的0.57及黄河区的0.43,显示黄河上游干旱半干旱地区的基流对于区域水资源构成和社会经济发展具有更重要的作用。

(3) 1980-2014年,研究区年径流、基流、BFI都呈增长趋势。MK趋势检验结果显示,年径流未通过10%的显著性检验,增长趋势不明显;基流和BFI分别通过了2.5%和1%的显著性检验,增长趋势 显著。

The authors have declared that no competing interests exist.
